Сегодня я расскажу вам, как сделать своими руками настольный фонтан, который работает без электричества.
Это интересная игрушка, и в то же время научный опыт, наглядная демонстрация действия давления воздуха.

Для изготовления фонтана нам понадобится:

Расходные материалы:
* 3 бутылки одинакового объёма с широким горлышком (я использовал от морса вкусвилл)
* пластиковые трубочки (я использовал палки-трубки от воздушных шариков)
* немного пластилина

Инструменты:
* термо-клей-пистолет
* шуруповёрт (или дрель)
* набор свёрел
* ножницы или ножик.

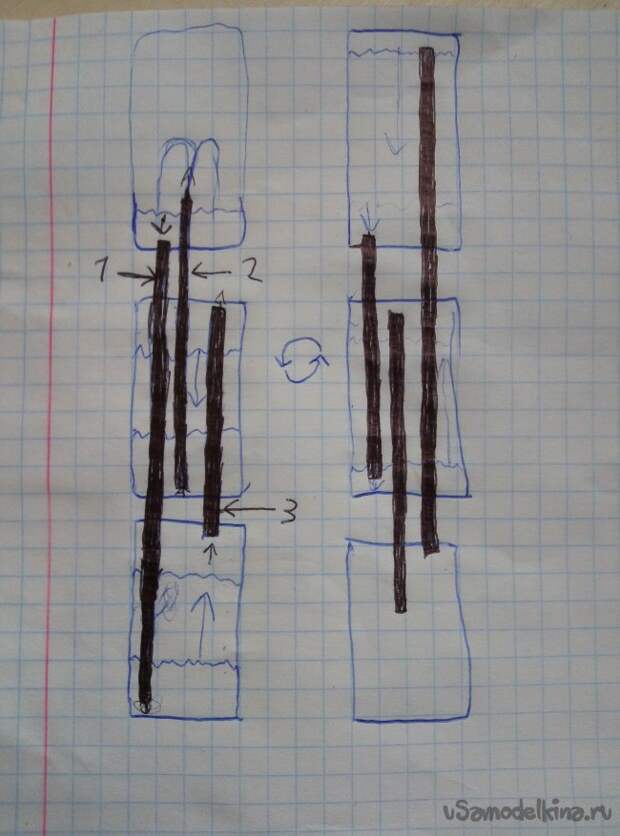

Фонтан работает так: вода из верхней бутылки стекает вниз по трубе № 1, и в нижней бутылке поднимается давление воздуха.
Из нижней бутылки давление воздуха переходит по трубе № 3 в среднюю бутылку.

Давление воздуха выталкивает воду из средней бутылки наверх по трубе № 2, и образуется фонтан.
Дальше вода стекает вниз по трубе № 1.

Так продолжается до тех пор, пока в средней бутылке не закончится вода.

Когда это происходит, надо перевернуть всю конструкцию, и тогда вода потечёт по трубе № 3 обратно во вторую бутылку.
После этого надо опять перевернуть конструкцию обратно, и всё начнётся сначала.

Приступаем к изготовлению фонтана

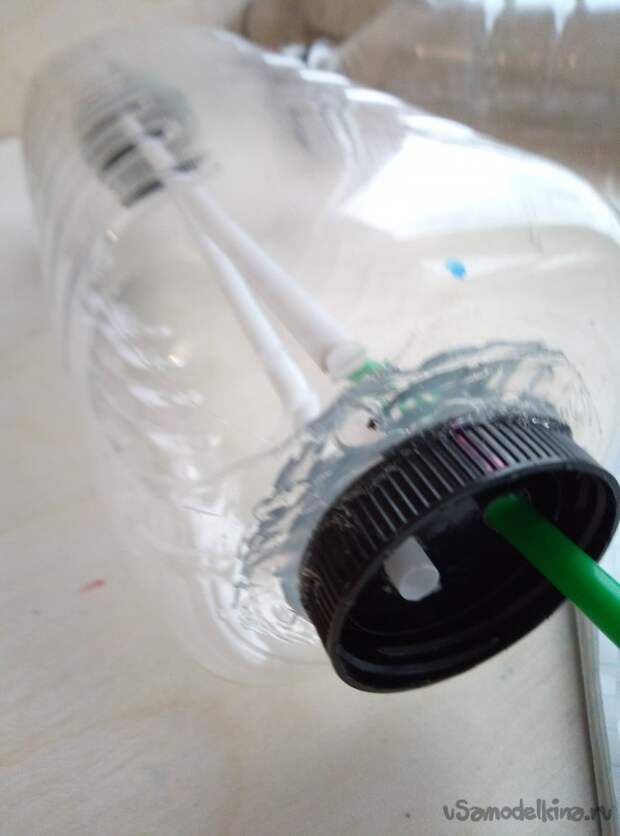

1. Склеиваем клей-пистолетом две крышки, как показано на фото:

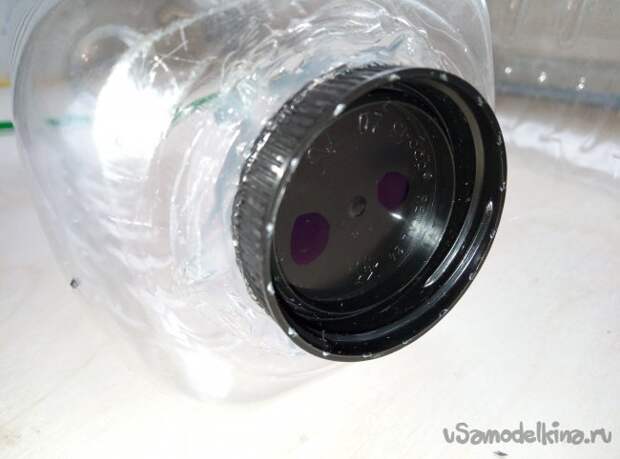

И ещё надо приклеить крышку к донышку бутылки, как показано на фото:

P. S. В конечном счете, мне пришлось усилить эти соединения, так что лучше сделать это с самого начала.
Вот столько клея надо намазать:



2. Надо разметить и просверлить отверстия в крышках:

Диаметр сверла должен быть такой же, как у трубки, которую вы используете. (У меня 5.5 мм)

И то же самое на бутылке

Это разметка перед тем, как просверлить.

3. Теперь надо нарезать трубки. Труба №1 должна быть длиной в две бутылки (нижнюю и среднюю), труба №2 длиннее средней бутылки на 3 - 7 см, и труба №3 должна быть длиной примерно со среднюю бутылку.



Желательно, чтобы внутри средней бутылки трубы были без стыков, а за её пределами трубы можно удлинять. Например, так:

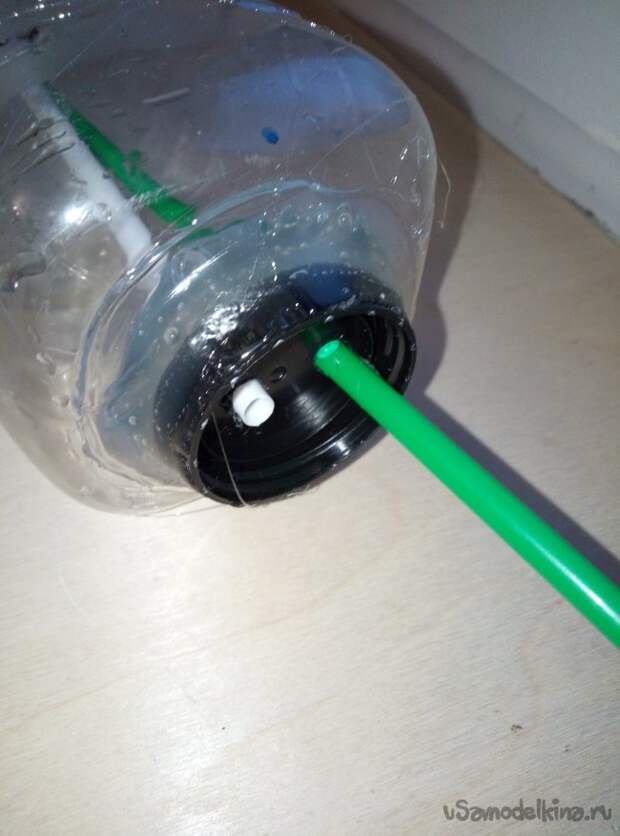

4. Теперь трубки вставляем в отверстия, которые мы просверлили ранее.

5. Герметизируем стыки

Важно, чтобы клей не остался на резьбе. Иначе крышка будет не герметична.

И то же самое снизу.

6. Налепляем сверху пластилин

Теперь надо проткнуть в пластилине отверстие диаметром 1 - 3 мм.

Правило: чем меньше отверстие - тем выше струя, и тем дольше работает фонтан на одном цикле.

7. Надо выбрать, будет фонтан открытым или нет. Если фонтан будет открытым, то верхнюю бутылку надо разрезать, а если закрытым, то ничего резать не надо.

Если фонтан внутри бутылки, (то есть закрытый), то он не брызгается, не проливается, и очень просто сделать подсветку.

8. Наполняем фонтан водой.

Воду можно подкрасить краской от фломастера. Но мне больше понравилось с обычной, некрашеной водой.

Нужно, чтобы нижняя бутылка была заполнена полностью, а верхняя примерно так:

Фонтан готов!

Теперь надо перевернуть конструкцию и подождать, пока вода перетечёт из нижней бутылки в среднюю. Потом переворачиваем всю конструкцию обратно, и фонтан заработает.

Когда струя фонтана становится низкая, надо перевернуть конструкцию и подождать, пока вода перетечёт из нижней бутылки в среднюю, а затем опять переворачиваем всю конструкцию обратно, и фонтан заработает снова. Это один цикл.

Советы:

Если фонтан открытый, то при перевороте надо подставлять снизу ёмкость (например, оставшуюся часть бутылки) - из фонтана будет течь вода. В качестве верхней емкости для открытого фонтана можно использовать отрезанное горлышко от пятилитровой бутылки, будет меньше брызг.

Термоклей - не очень надёжная вещь. Наверное, вместо него можно использовать что-то ещё. Может быть, силиконовый герметик. Но термоклей можно применить очень быстро и без каких-либо проблем.

Чем шире трубки, и чем больше разница между уровнем воды в средней и нижней бутылке, тем сильнее напор воды.

Если фонтан работает хуже, чем обычно, надо проверить герметичность.

Отверстие в пластилине нет смысла делать меньше, чем 1 мм.

Резьбу на крышке средней бутылки можно залить термоклеем.

В качестве подсветки я использовал фонарь, поставленный светодиодами вниз.
