ДЕЛО МАСТЕРА БОИТСЯ !

Ночник для дочери: мастер-класс

развернуть

Немного предыстории.

Это рукоделие хотел посвятить великой профессии Летчика. Для меня всегда казались чудом профессии летчика, хирурга и космонавта. Мне кажется эти люди обладают какими-то сверх способностями.
К чему это я?! Мой отец был летчиком-испытателем! Только он испытывал не сверхзвуковые истребители, а гражданские самолеты. И не новые, а отремонтированные.


В тот день, в далеком 90-ом году, экипаж, членом которого был мой отец, отгоняли самолет ТУ-154 на авиаремонтное предприятие. Причем отгоняли его, конечно же, своим ходом. У самолета (на сколь я помню) были проблемы с шасси (это и было причиной ремонта, и именно поэтому на нем полетел испытательный экипаж). И 28 ноября на аэродроме, в точке следования, они не смогли сесть (точнее сели "на брюхо"). Выжил только командир! И это был не мой отец. Остальных подробностей (номер самолета, кто виноват? что делать?) я не знаю. И никто из родни не знает, или не говорят.

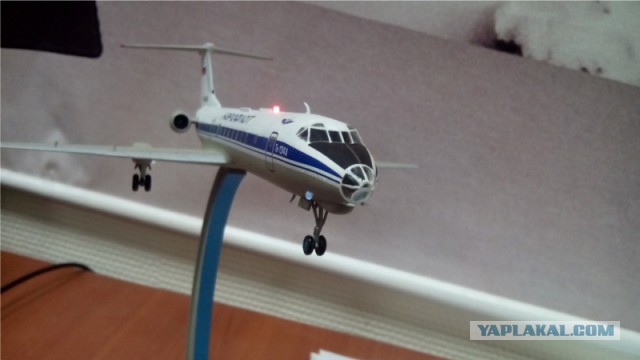

Как-то поделился своей идеей создания памяти об отце в виде модельки самолета. И на следующий День Рождения подарили мне набор для сборки ТУшки от "Звезды". Только немного с моделью самолета запарились, и оказалась не 154ка, а 134ка (ТУ-134М).

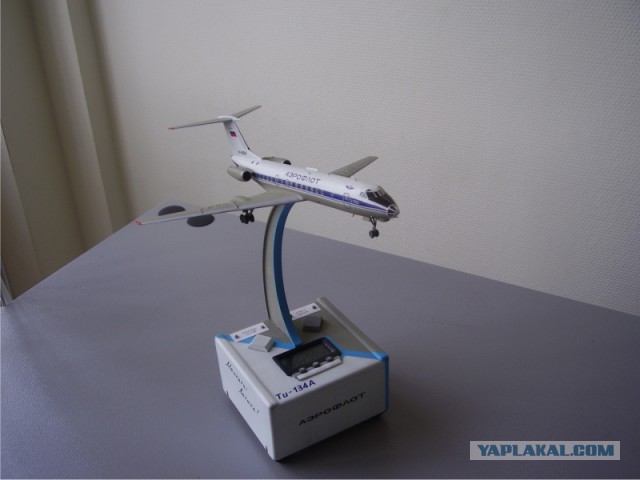

Ночник для дочери.

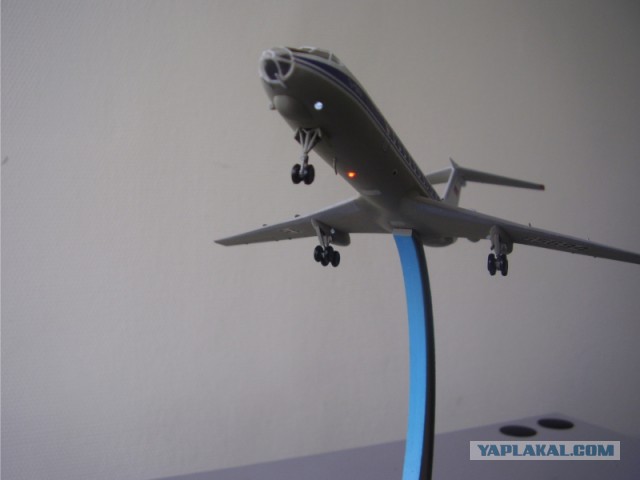

Конечно, все-равно было приятно, что оценили идею. И у меня появилась возможность потренироваться на ней. И я ей воспользовался. (в конце поста пару фот его выложу, если конечно вам не надоест)
А вот на следующий ДР мне подарили нужную ТУшку (ТУ-154).

О самом рукожопстве.
Хотел сделать ночник дочке, а себе - память об отце.
На копийность модели не претендовал, т.к. я далеко не моделист и руки заточены не под тем углом.
Номера машины стандартные из коробки, так что не ищите никакой инфы про него.

Из-за лютой нехватки времени и кривых рук делал чуть меньше 3х лет!
В процессе фотал не часто, т.к. не планировал создавать пост, и не уверен был, что хватит терпения доделать! Так что некоторые процессы будут в стиле рисования совы. Строго не судите.

Функциональность.
Ночник с часами и будильником.
Ночник эмитирует работу сигнальных огней самолета (для тех кто знает: БАНО, СМИ, ВПО) и звук работы двигателей.
Звук двигателей запускается переключателем или при срабатывании будильника.

Сильно не пинайте пост первый.
Будет 55 фот + видео.
Просьба не ломать и не ругаться за орфографию. Как говориться: чукча не писатель.

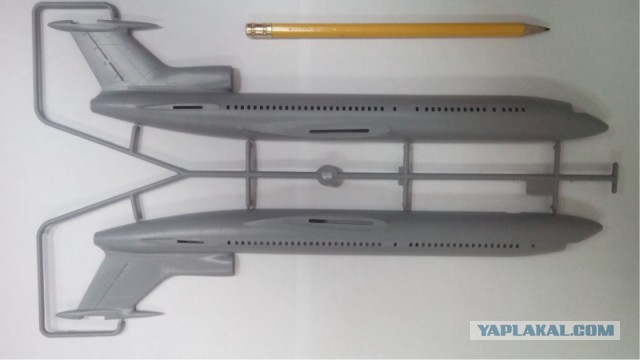

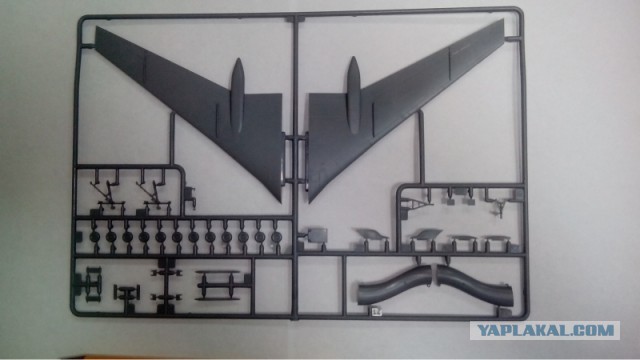

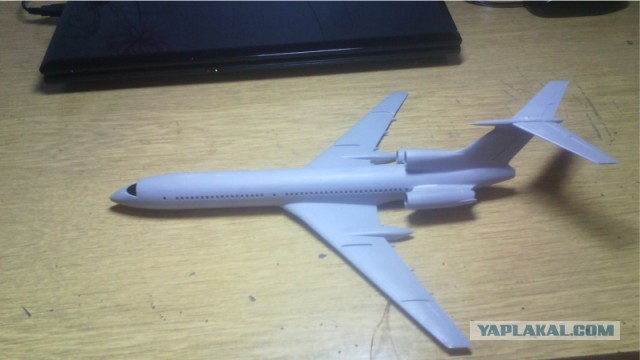

01. Вот такой он был в самом начале

Ночник для дочери.

Еще полуфабрикаты

Ночник для дочери.

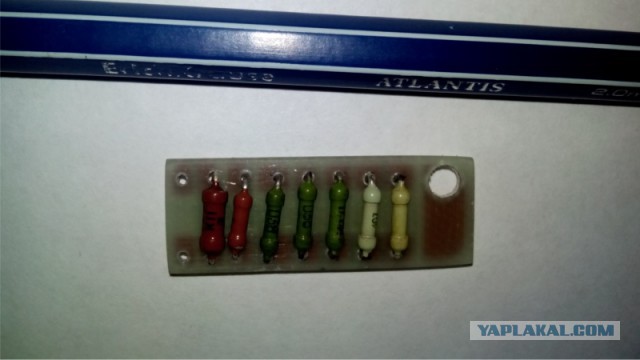

Делаем плату с резисторами для светодиодов (без этого никак, все сгорит нафиг)

Ночник для дочери.

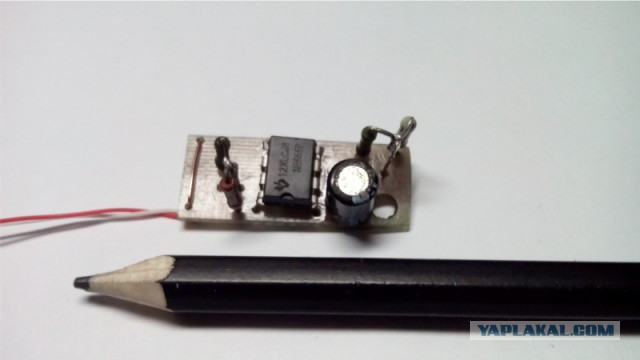

Делаем плату для проблесковых маячков на хвосте (на базе таймера 555)

Ночник для дочери.

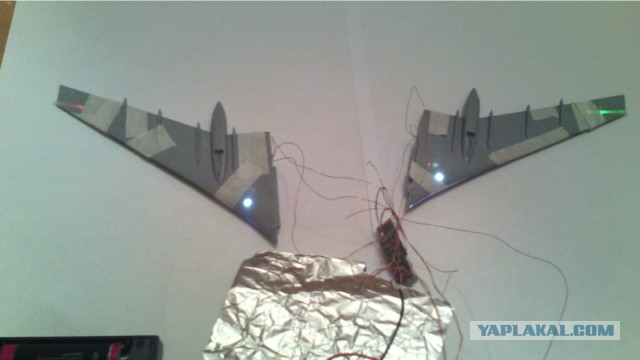

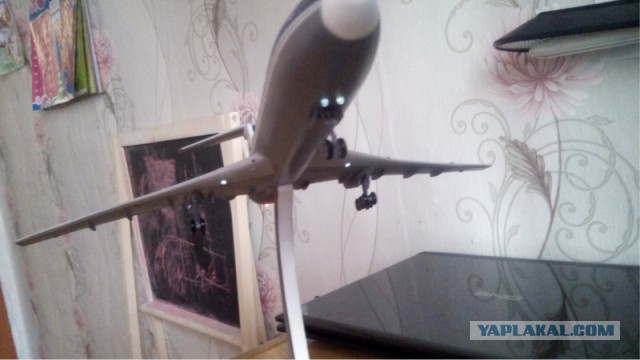

В крыльях режем полости и устанавливаем световоды и светодиоды для влётно-посадочных огней (ВПО) и боковых аэронавигационных огней (БАНО)

Ночник для дочери.

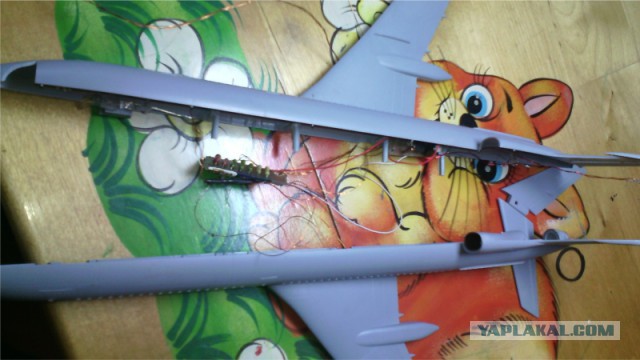

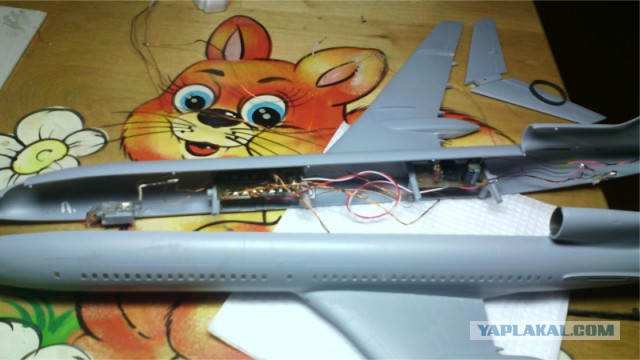

Присобачиваем крылья к корпусу и собираем всю электрику внутри

Ночник для дочери.

Платы ставим на смонтированные кронштейны (чтоб не брякали)

Ночник для дочери.

Собираем основные части вместе

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

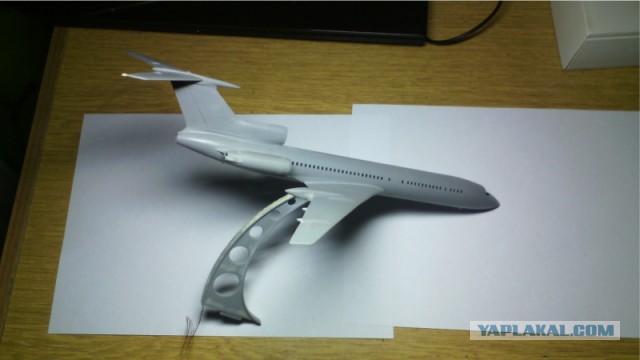

В стойке вырезаем отверстия (с ними красивее чем с монолитной), с задней ее стороны режем канал для проводов. Клеем ее к самолету и шпаклюем все косяки. Пока все это откладываем

Ночник для дочери.

Прикидываем в уме и на компе «как дальше жить». Так будет выглядеть подставка.

Ночник для дочери.

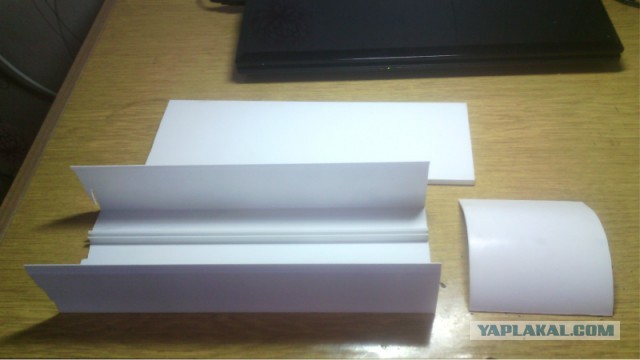

Берем кабель канал 100х60 и торцевую закругленную заглушку для него. От заглушки отрезаем лишнее.

Ночник для дочери.

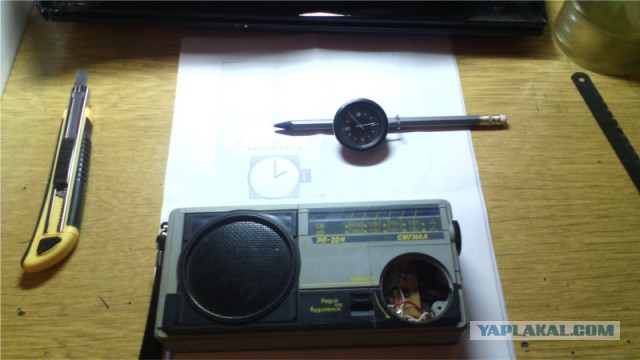

Лет 20 валялся приемник «Сигнал» (для тех кому жалко раритет, скажу: давно не рабочий, и диапазоны ДВ-СВ давно не в ходу). Замечательность данного экспоната в том, что у него был реализован будильник на механических часах. За это он и поплатился

Ночник для дочери.

Собираем коробку, шпаклюем все косяки, вытачиваем оправку под часы в стиле приборов самолета (с ушками под винты крепления), изготавливаем держатели под тумблеры. Ну и все это «женим»

Ночник для дочери.

Крышка коробки изнутри с установочными планками и диктофоном. Все внутренности построены будут по модульному принципу (съемные), чтоб можно было снять их перед покраской и потом поставить обратно. Поэтому ничего не клеем. Все держится само.

Ночник для дочери.

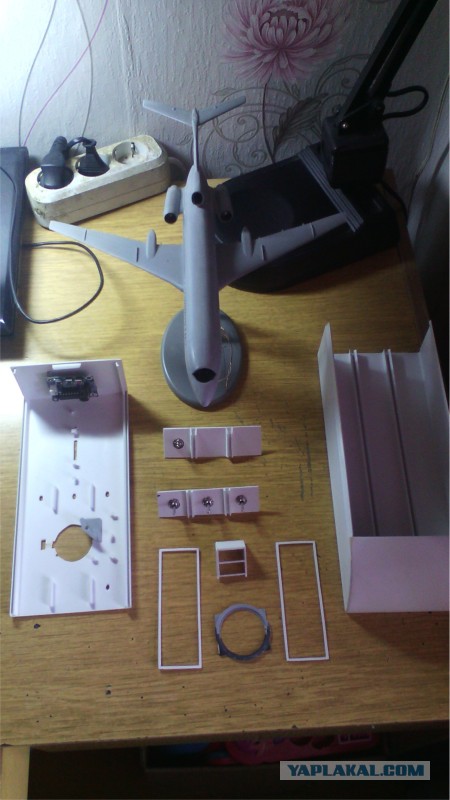

 Вытачиваем рамки, которые будут прижимать пленку с подписями. Изготавливаем призматический корпус под прожектор, который будет подсвечивать самолет снизу (это же ночник все-таки).

Ночник для дочери.

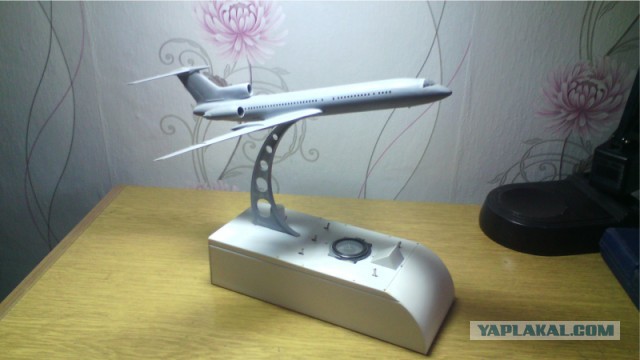

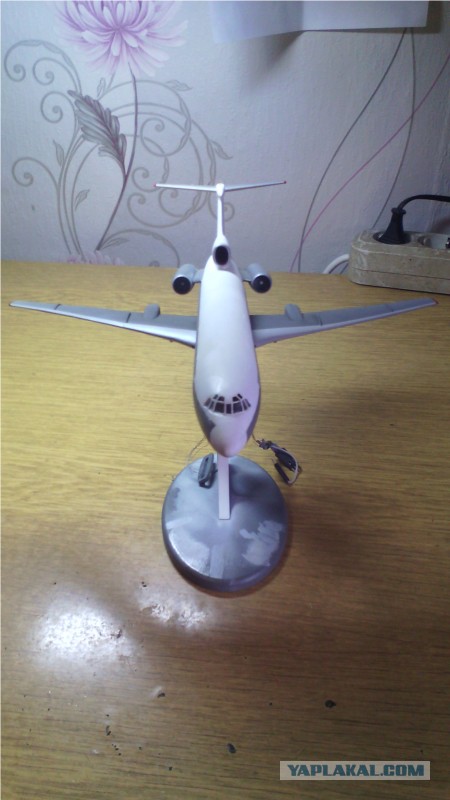

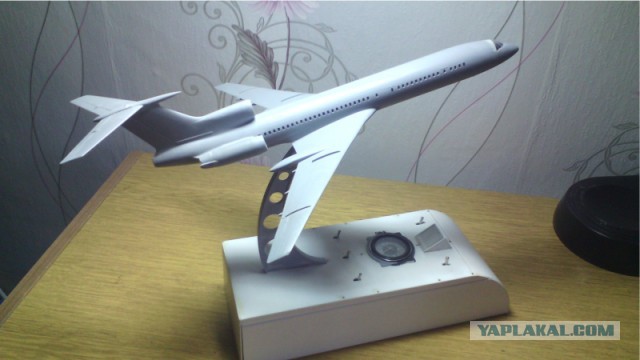

Достаем самолет и примеряем его к подставке

Ночник для дочери.

Еще примеряем

Ночник для дочери.

Ночник для дочери.

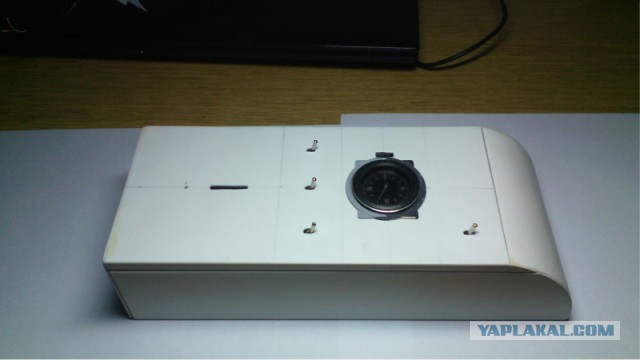

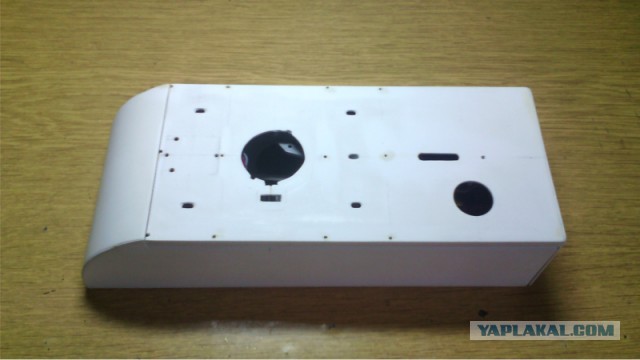

В коробке сверлим отверстия для крепления рамок, прожектора и регулятора громкости.

Ночник для дочери.

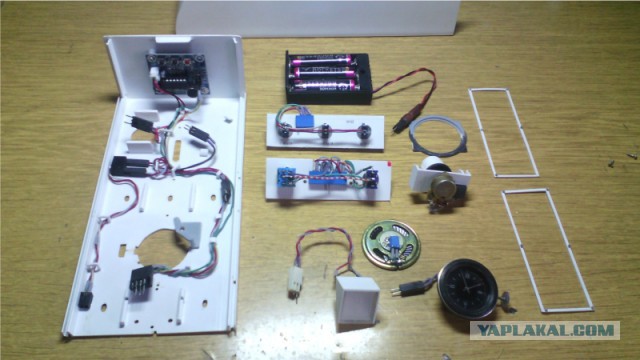

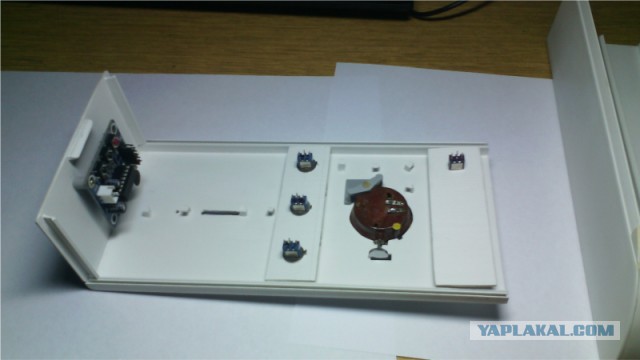

Дальше изготавливаем модули управления и прокладываем соединительные провода

Ночник для дочери.

Они же с фронта.

Ночник для дочери.

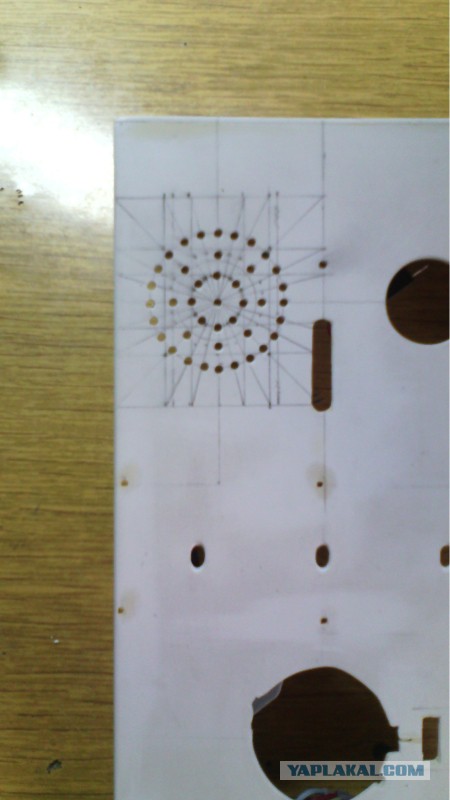

Делаем решетку громкоговорителя (тоже в стиле приборной панели 80-х годов)

Ночник для дочери.

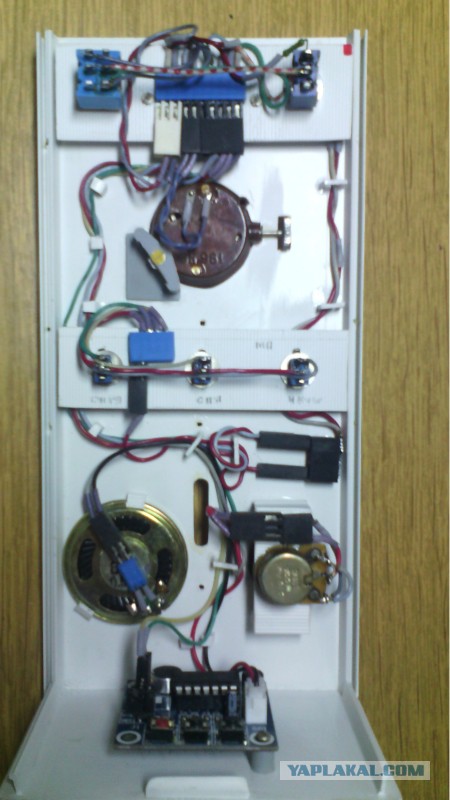

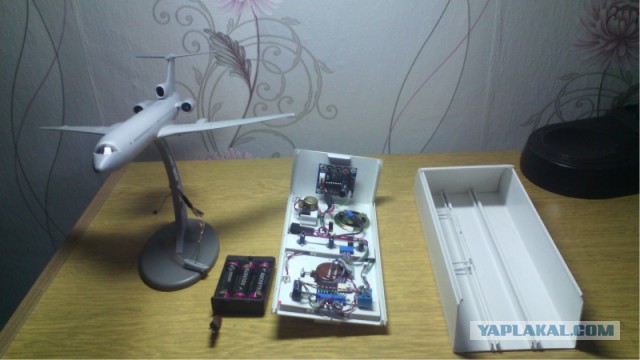

Собираем все модули в кучу, и проверяем, как все это работает

Ночник для дочери.

Это конечно странно, но оно работает

Ночник для дочери.

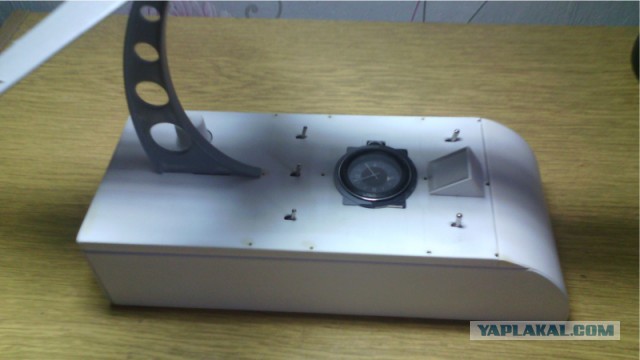

Ну и самый долгий этап, который занял много времени и доказал, что руки у меня не оттуда, это покраска. Самое интересное во всей этой покрасочной истории это цвет подставки. Я хотел, чтоб цвет подставки был похож на цвет панелей приборов (в ТУшке настоящая панель зеленая, но я не хотел зеленую, я хотел серую). Для этого заказал на сайте модельные краски: белую и черную (сэкономить решил, серую не стал покупать). Но что-то пошло не так и пришла одна акриловая, а вторая - эмаль. А поскольку на банке 80% надписей на японском, я этого сразу не чухнул и смешал их. От результата смешивания волосы зашевелились: краска поделилась на фракции! Не знаю что мной тогда руководило, но я все же решился этой смесью (краской это было тяжело назвать) покрасить подставку. Результат был просто превосходный! Поверхность получилась с эффектом шагрени (как на старых осциллографах или приборных панелях). О таком я и мечтать не мог! Фото жаль не передает всю красоту покрытия.

Ночник для дочери.

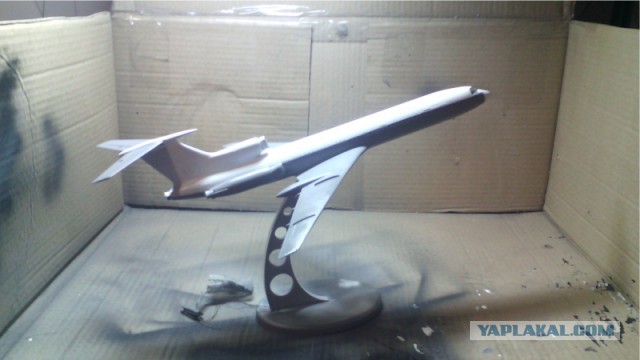

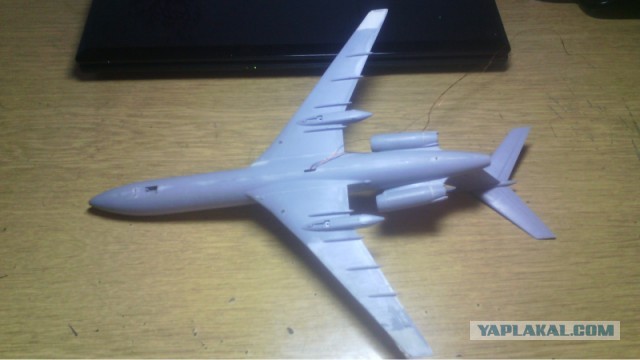

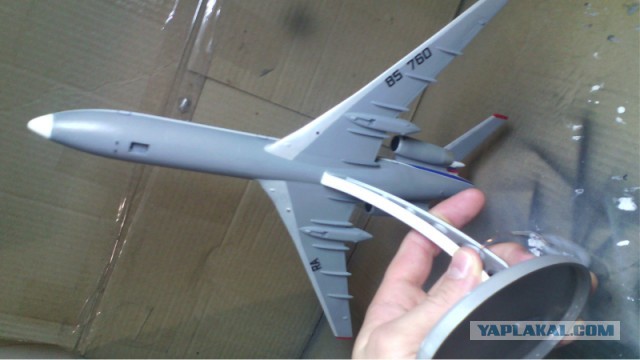

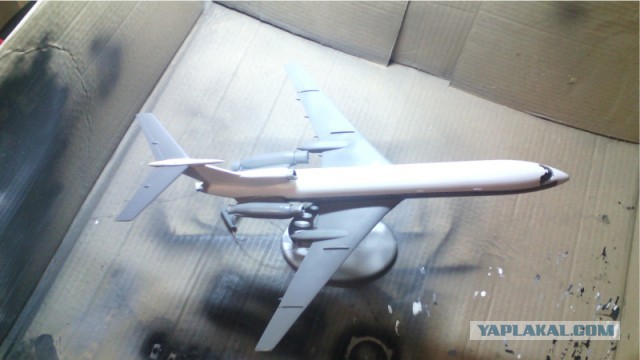

Ну а теперь красим саму модель в два цвета: белый верх, серый низ.

Ночник для дочери.

Ночник для дочери.

Еще красим

Ночник для дочери.

Раз 10ть наверное перекрашивал. То не так ляжет краска (с подтеками), то пальцами схвачу «свежак»! Кривая рука – друг дурака! Даже аэрограф уже матерился.

Ночник для дочери.

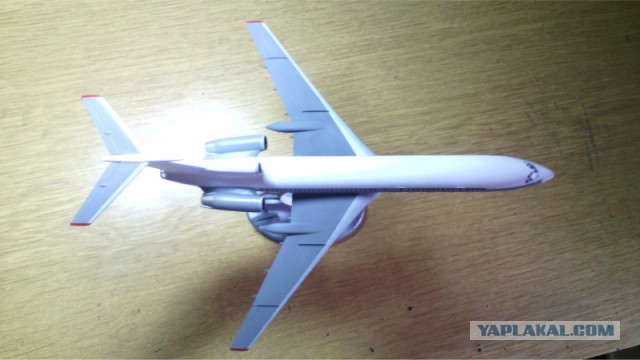

Но все-таки получилось что-то похожее на правду

Ночник для дочери.

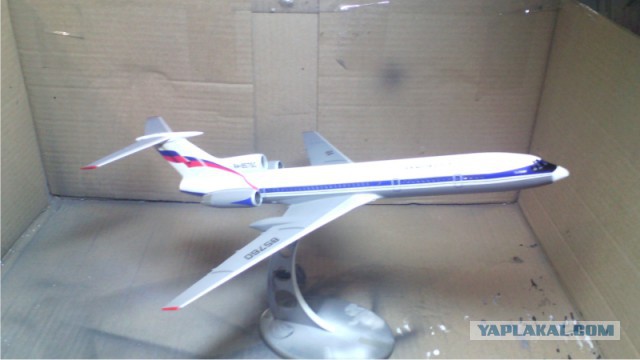

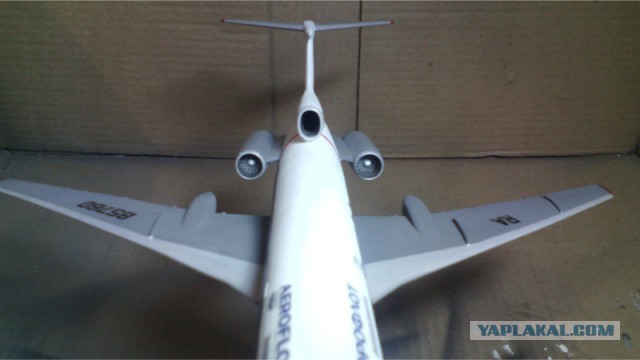

Далее накладываем декали. Сильно не ругайтесь, что смешал две разные ливреи (расцветки), дочка так захотела, не мог ей отказать. Я хотел его сделать в цветах Аэрофлота времен СССР, но дочке уж очень этот хвостовой флаг понравился. Скрестил. Все-равно не копийная модель.

Ночник для дочери.

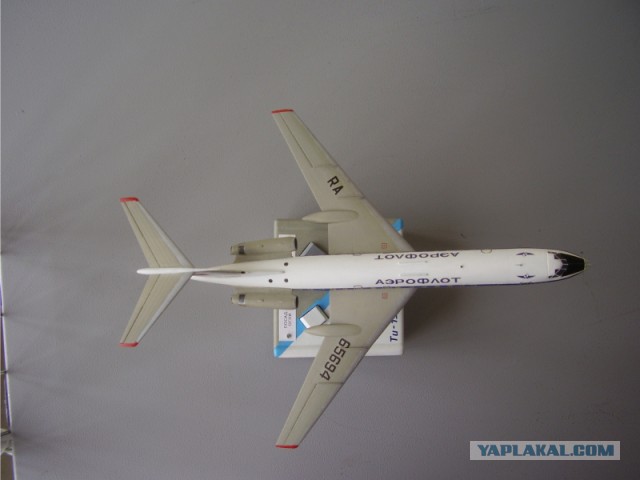

Он же снизу. Номера сверять бессмысленно

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

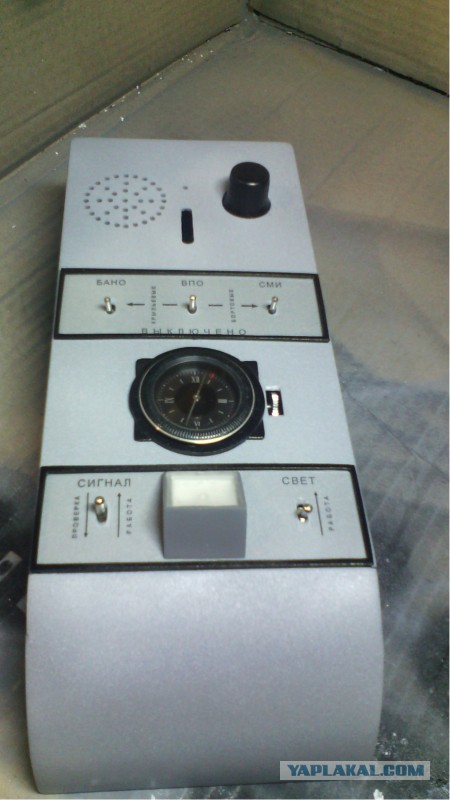

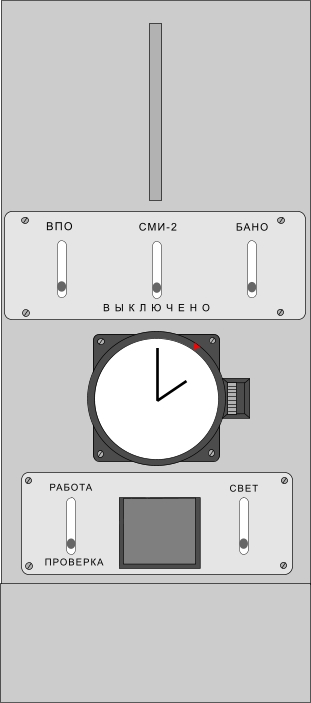

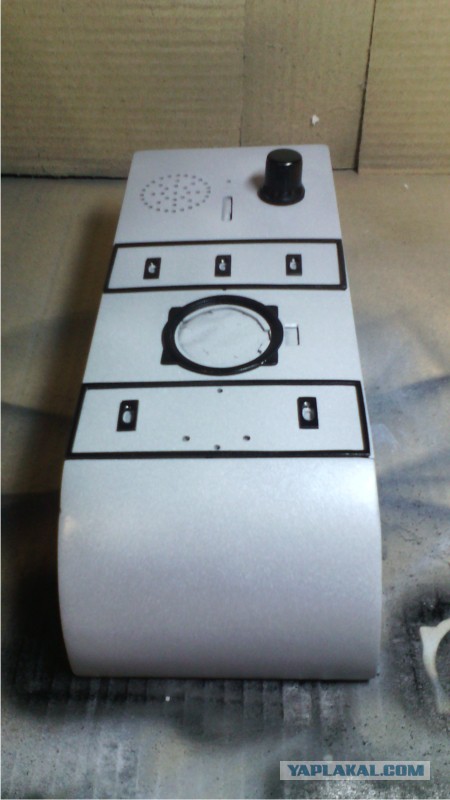

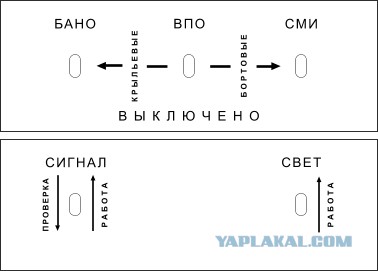

Далее переходим к завершающей отделке подставки. Рисуем панельки с надписями, подгоняем размер и печатаем на специальной прозрачной пленке для принтеров.

Ночник для дочери.

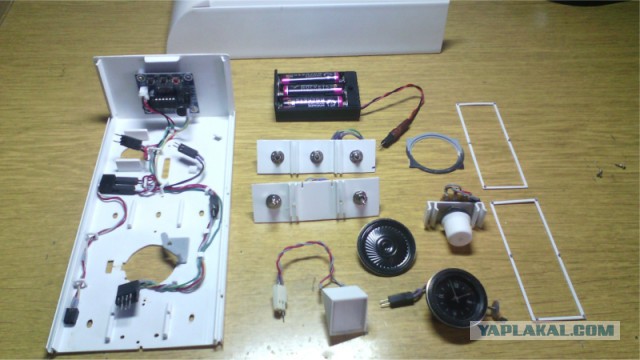

Вырезаем пленку и лепим на подставку. Параллельно собираем все «кишки»

Ночник для дочери.

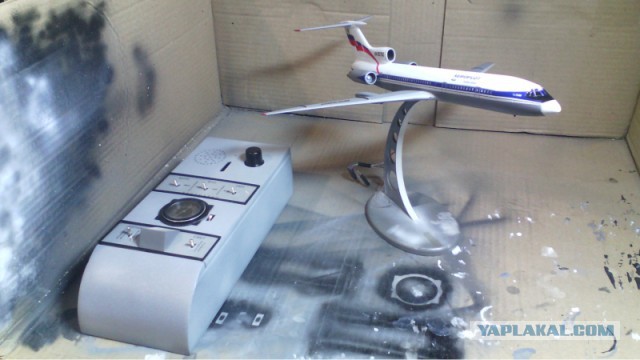

Ну вот они снова вместе

Ночник для дочери.

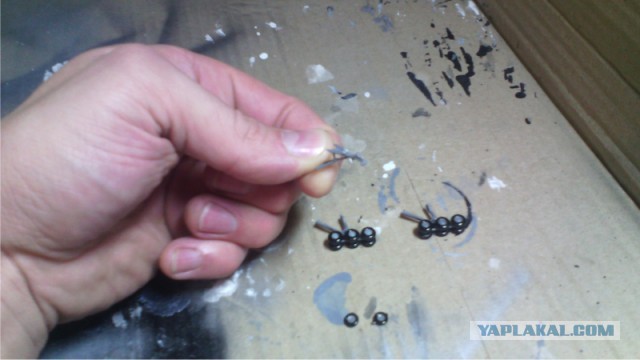

Теперь собираем мелочевку. Это был треш для моих кривых рук!

Ночник для дочери.

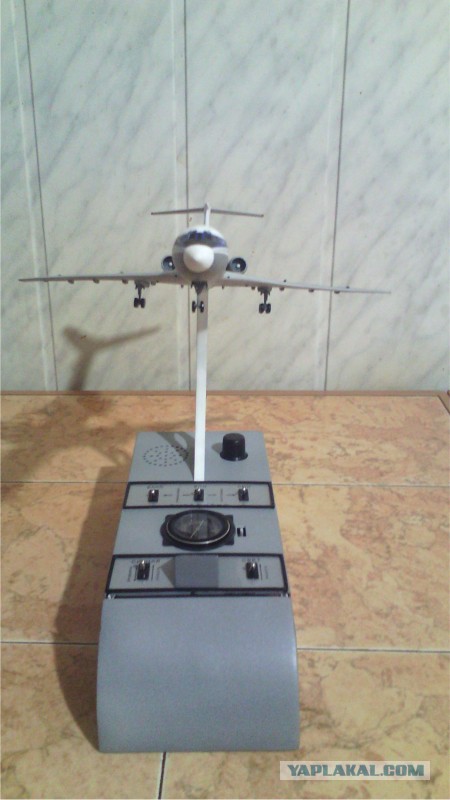

Ну «женим» их раз и навсегда!! Это была победа над собой в первую очередь! Думал не хватит терпения.

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

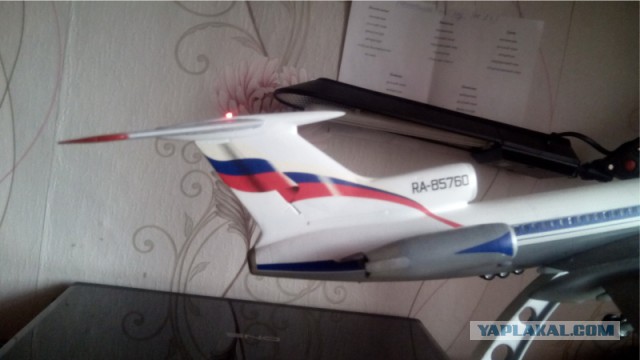

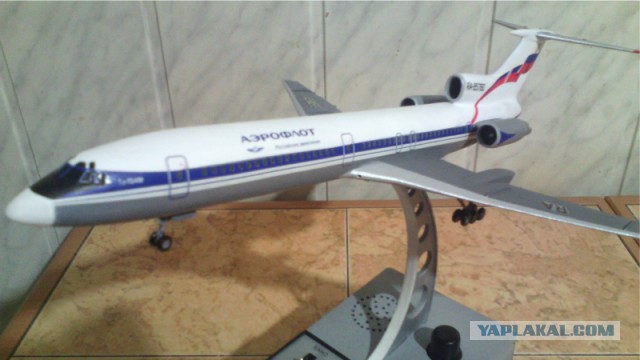

И собственно ОН со своей хозяйкой

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.

Ночник для дочери.
