Сегодня поговорим о гальванике - покрытии медью при помощи физики и химии, а также затронем патинирование. Вся информация как обычно в видео, но пройдёмся по основным моментам.
Покрытие заготовки токопроводящим слоем. Это можно сделать при помощи графитового спрея, например GRAPHIT, либо нанести графитовый порошок на изделие при помощи клея БФ2/БФ4.
Далее нужно приготовить электролит. На 1 литр раствора:
- Медный купорос: 200г
- Серная кислота: 180г
- Тиомочевина: 0.07г
- Соль пищевая: 0.07г
Тиомочевина позволяет получить ровное блестящее покрытие! Если делать без неё, то соль тоже не нужна. Также готовим ванночку для проведения процесса, медные электроды и блок питания, желательно с контролем тока.
- "Плюс" на электроды, "минус" на заготовку
- Ток 10-20 мА на см2 поверхности
- Фильтровать электролит и чистить электроды при загрязнении
- Если напряжение растёт при постоянном токе (было 0.5В а стало 10В) - чистить электроды
- Если электролит не "засоряется", а заготовка перестала наращивать блеск - подсыпать тиомочевины
- Вода испаряется из электролита, а купорос начинает выпадать в осадок. Аккуратно подливаем воды и поддерживаем объём

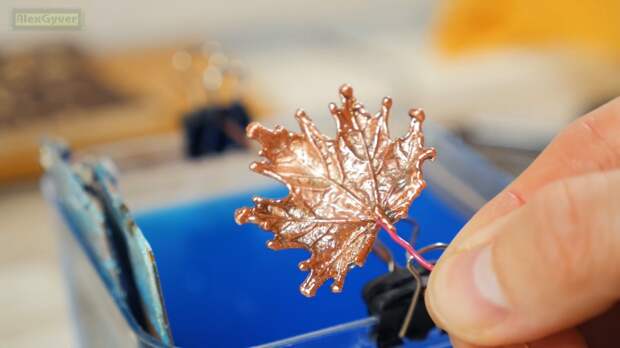

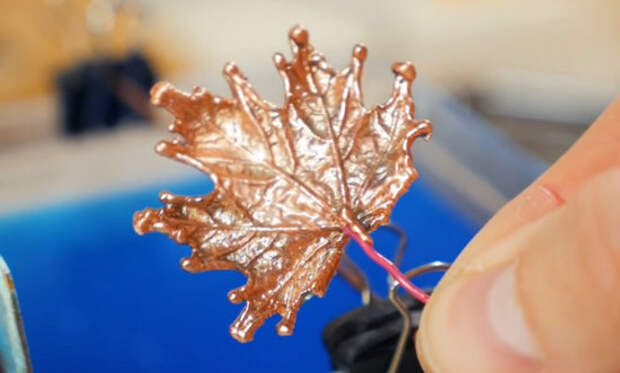

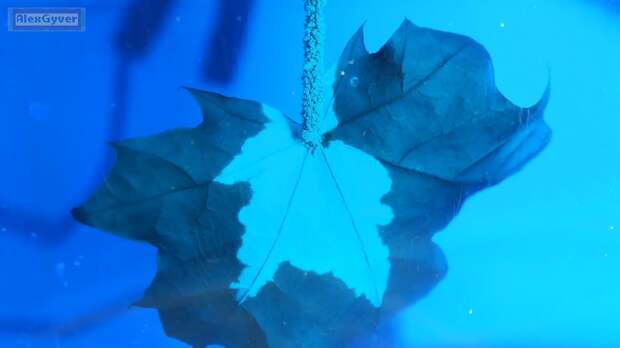

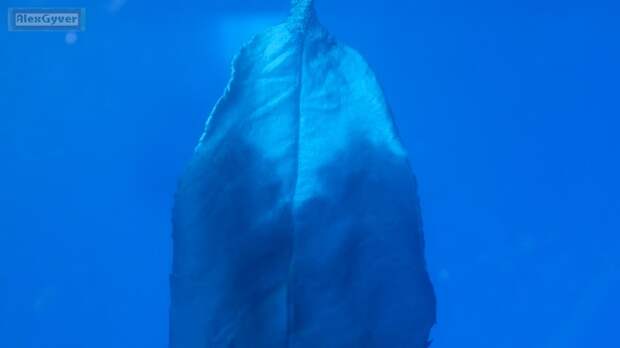

Я проводил процесс по следующему алгоритму: сначала на низком токе ждал покрытия всей заготовки слоем меди, после этого увеличивал ток до 2А на дм2 и ждал окончания "полировки". В итоге получается блестящее медное покрытие.

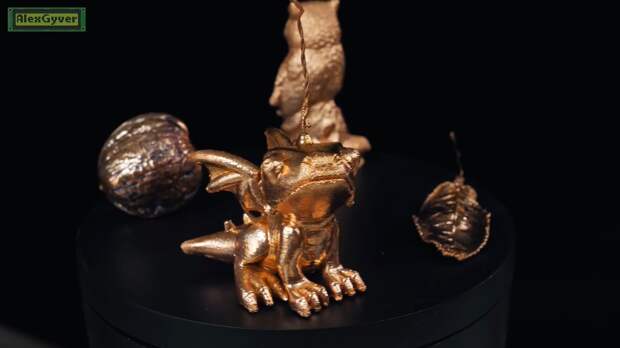

Можно оставить изделия как есть, а можно сделать патинирование, т.е. искусственное состаривание.

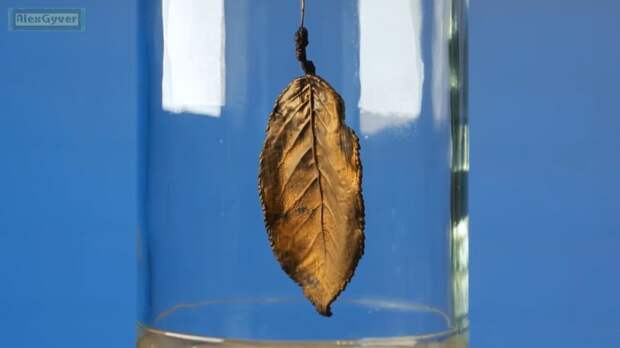

Вариант первый - закрыть изделие в ёмкости с налитым нашатырным спиртом, контакта с жидкостью быть не должно. Для ускорения процесса можно добавить в нашатырь обычной пищевой соли. Процесс проводится по визуальному контролю, за полтора часа медь темнеет примерно вот так:

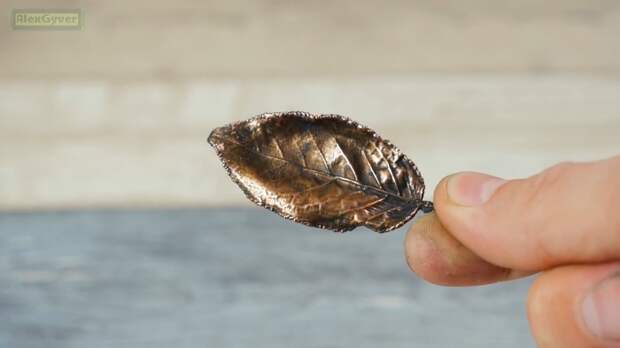

После чего шлифуем стальной мочалкой и вуаля!
Второй вариант: электрохимическое патинирование. Готовим электролит (на 1 литр):
- Медный купорос: 60г
- Сахар: 90г
- Едкий натр: 45г
- Кальцинированная сода: 20г
Примечания:
- "Плюс" на электроды, "минус" на заготовку
- Электролит держать горячим (~80 С)
- Напряжение 1-1.5В в зависимости от размера заготовки. Вообще можно попробовать ориентироваться по току!
- Повысить напряжение, чтобы очистить патину

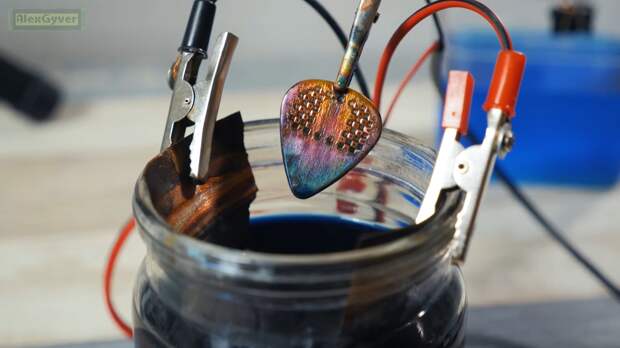

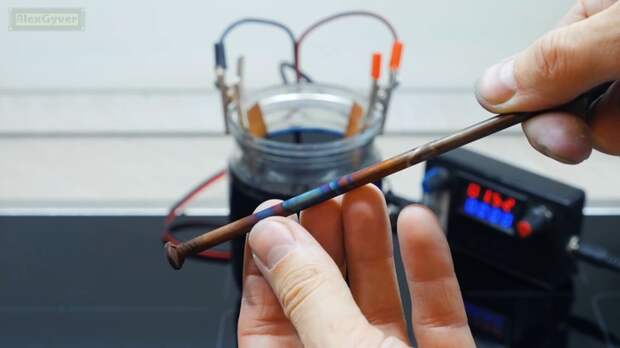

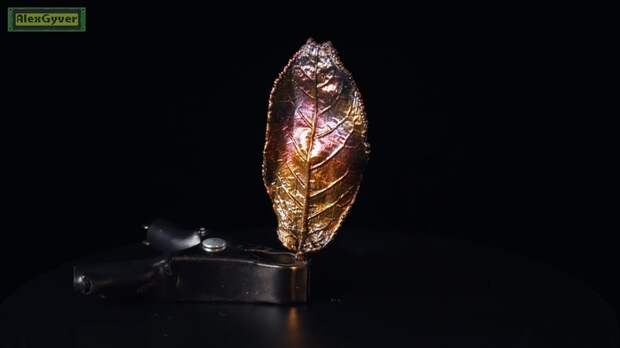

В процессе на изделии нарастает оксидный слой, цвет которого зависит от времени проведения реакции. При плавном окунании можно получить градиенты от жёлтого до фиолетового:
Спасибо за внимание!
Свежие комментарии
