Постучите по музыкальной шкатулке - внутри словно проснутся карликовые музыканты и сыграют вам мелодию. На самом деле там - конечно же, Arduino, у которого задействован всего один вывод - и для управления, и для вывода аудиосигнала. Как удалось так сделать, рассказывает автор Arduino Project Hub под ником Johan van Vugt. Лицензия - GPL версии 3 или больше по вашему выбору.
В самоделке применена плата Arduino Pro Mini, которую мастер дорабатывает. Добавлять ничего не требуется, напротив, два компонента придётся снять, если это сделать аккуратно, их можно будет применить в ваших следующих конструкциях. Выпаять надо стабилизатор и светодиод индикации питания. Напряжение питания в 4,5 В подать на микроконтроллер напрямую. Конечно, переделывать Arduino следует уже после прошивки и отключения от компьютера. Автор рассчитал, что без доработки платы источника питания ёмкостью в 800 мАч хватит в дежурном режиме на 35 дней, а с доработкой - на несколько лет.
Благодаря тому, что выводы Arduino можно программно переключать между режимами входа и выхода, удалось применить пьезоизлучатель как в качестве датчика стука, так и по прямому назначению. Его следует зашунтировать резистором на 1 мОм и подключить между выводом 2 Arduino и общим проводом. При первом ударе по корпусу шкатулки микроконтроллер выходит из спящего режима, при втором - переключает "ногу" в режим выхода и начинает "музицировать". Затем переключает обратно в режим входа и снова переходит в спящий режим.

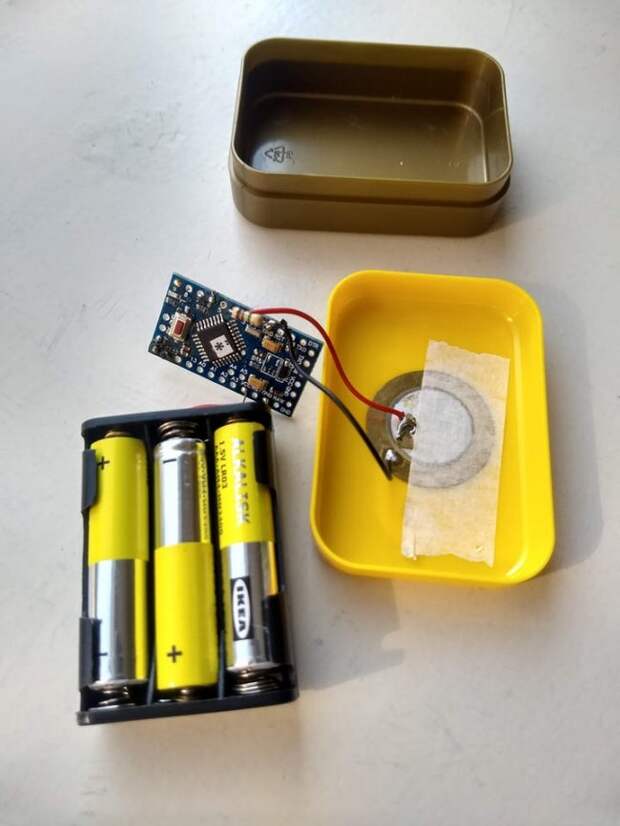

Штатными средствами Arduino IDE глубокий спящий режим с очень малым энергопотреблением не предусмотрен. Но поскольку на этой платформе можно много чего реализовать при помощи сторонних библиотек, мастер так и сделал. Необходимая для этого библиотека выложена здесь. Мастер составляет скетч и выкладывает сюда. Затем берёт подходящую пластмассовую коробку и собирает в ней шкатулку. Получается так:
Маркировка 06 PS на одной из половин корпуса означает, что он сделан из полистирола - хорошего диэлектрика. Чаще же попадаются аналогичные по размерам коробки от леденцов, изготовленные из жести. Снаружи они обычно окрашены, изнутри - лакированы. Лак легко процарапывается, поэтому полагаться на него как на изолирующий слой нельзя. Необходимо отделить все компоненты от стенок коробки тонкой листовой пластмассой, проследив, чтобы её ничего не проткнуло.
