И не переживайте, если у вас не будет старого ящика от которого можно будет оторвать направляющие подшипники. Можно прогуляться до ближайшего хозяйственного магазина и прикупить несколько таких "направляек". Цена не дорогая, зато мы сможем сделать почти настоящий станок, который сэкономит нам не один десяток тысяч рублей. 😉
Для начала берём лист фанеры и распускаем его под наши размеры. Затем фиксируем два бруска с каждой стороны. Это у нас будет нижняя часть "постели".
Затем переворачиваем лист и фиксируем так же два бруска, только немного побольше, снизу у нас 20 мм., а сверху будет по 50 мм.
Затем нам нужно сделать вот такую каретку, тут всё просто и интуитивно понятно. Сейчас покажу фото с другого ракурса и сами всё поймёте.

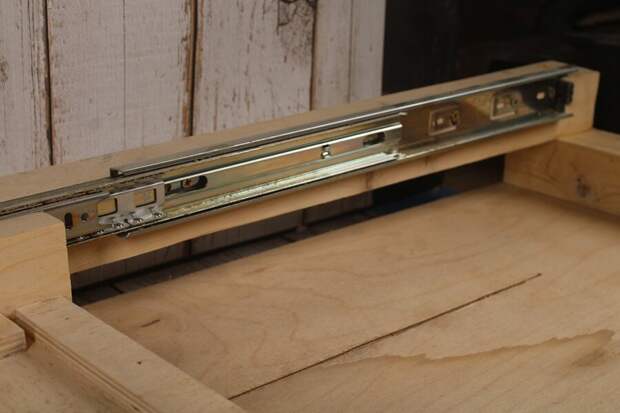

Каретку мы фиксируем с помощью направляющих к опорным брускам.

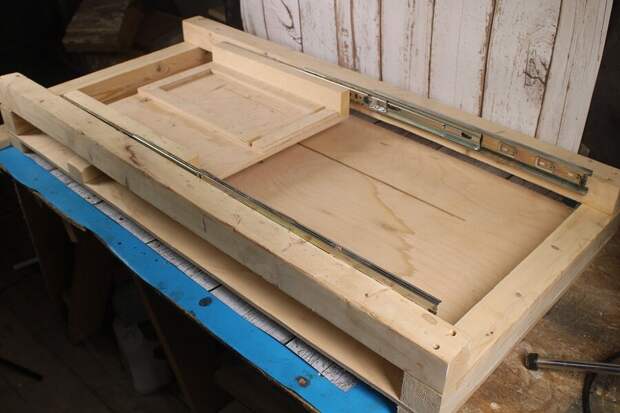

А вот и обещанное фото общего плана, теперь я думаю, что вам понятна суть идеи.

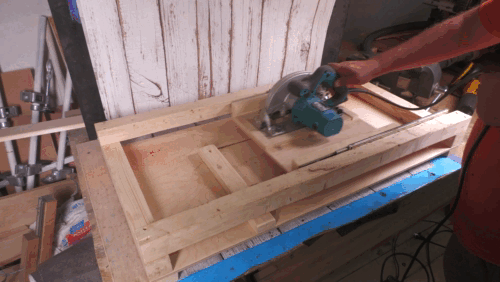

У нас получился аналог дорогостоящей торцовки, не в полном функционале, конечно, но всё же, большинство операций такая конструкция сможет заменить.

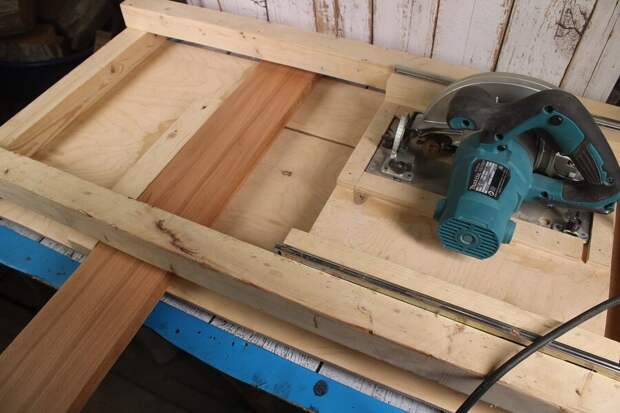

Устанавливаем "пчёлку" буквально за секунды в нашу каретку. Так же я поставил упор для заготовки. Например, нам нужно отрезать доску под углом 90 градусов, или например сделать "выборку".
Работает такая конструкция максимально просто и максимально точно. Всем удачи, здоровья и добра!
