Холодильник своими руками

Есть садик-огородик с "бытовкой", типа "кунг", тупо переночевать летом, шашлык-машлык, пивас, гамак, небо, звезды, костер, романтика... Холодильника нет.
Все напитки охлаждаются в колодце, места для полноценного девайса нет, везти далеко, да и спионерят зимой;).
Перекопал все википедии с ютубами, очень понравился вариант с элементом пельтье.

На этом элементе работают все офисные кулеры для воды, автомобильные холодильники, проч.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Вот решил это чудо опробовать.

Вникнув в суть работы элемента пельтье и как работает автомобильный холодильник, оказалось, что работа его заключается в понижении температуры относительно внешней, т.е. если на улице +40С,то разные холодильники уменьшают её на 12-16С и в итоге мы имеем +24С, как бы не холодильник, а некий прообраз охладителя.

НО авто-охладители все работают на воздушном охлаждении!

В моём случае можно пренебречь мобильностью, почему бы не использовать водяное охлаждение?


Необходимые материалы:
• Элемент пельтье;
• Пластик/оргстекло;
• Радиаторы, (один с кулером);
• Медные трубки;
• Шланги;
• Термопаста;
• Двусторонний скотч;
• Фольга кухонная;
• Припой (олово);
• Водяная помпа/насос;
• Коробка из пенопласта;
• Блок питания от компа;
• Инструмент с прямыми руками ;)

Итак поехали! (фоткал на тапок, не ругайте)

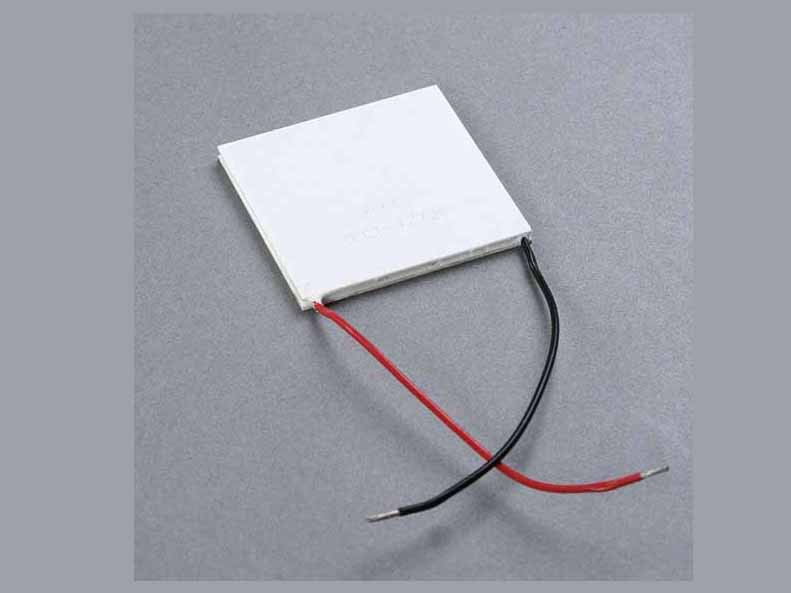

Купил в сети этот пельтье элемент (тепловой насос) (заявленные характеристики: 70W, размеры 40х40х3,8 мм., питание 12V).

Одна сторона охлаждается, другая нагревается, необходима "прокладка"-"забор", между нагревателем и охладителем.

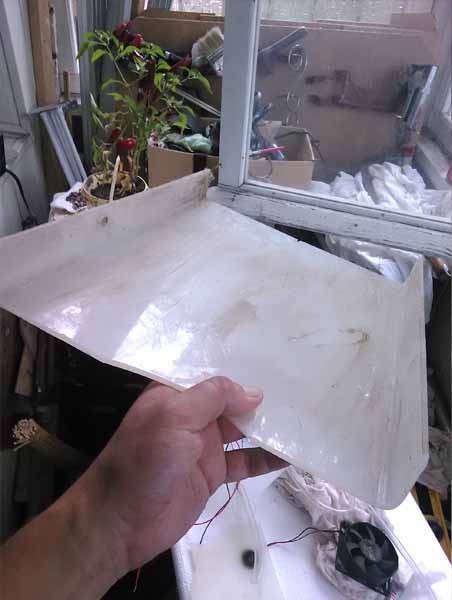

Под руками оказался плафон, советских времен, толщиной 4мм.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

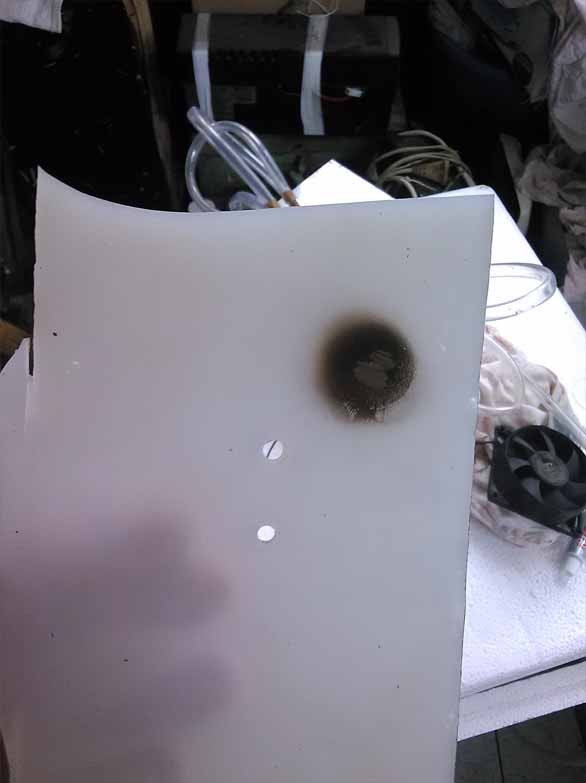

Поджарив его зажигалкой, убедился в его теплоизоляционных свойствах, (с одной стороны плавился, а с другой пальцем не почувствовал тепла))).

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

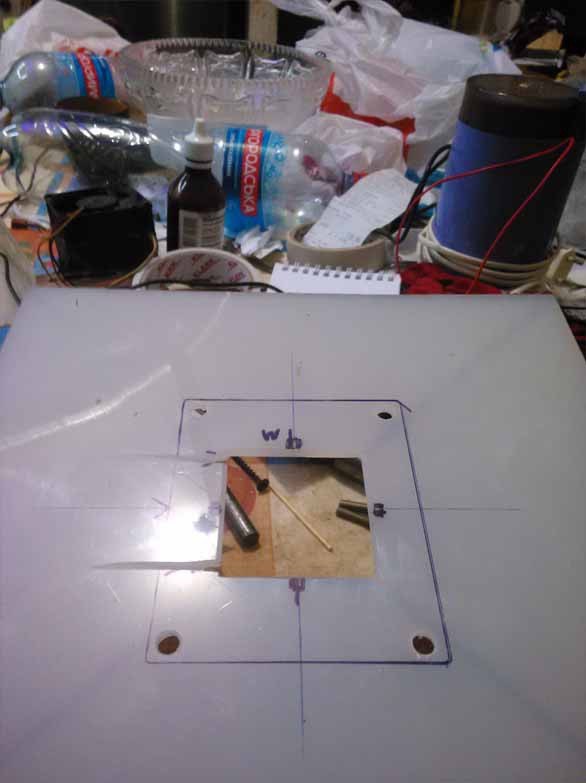

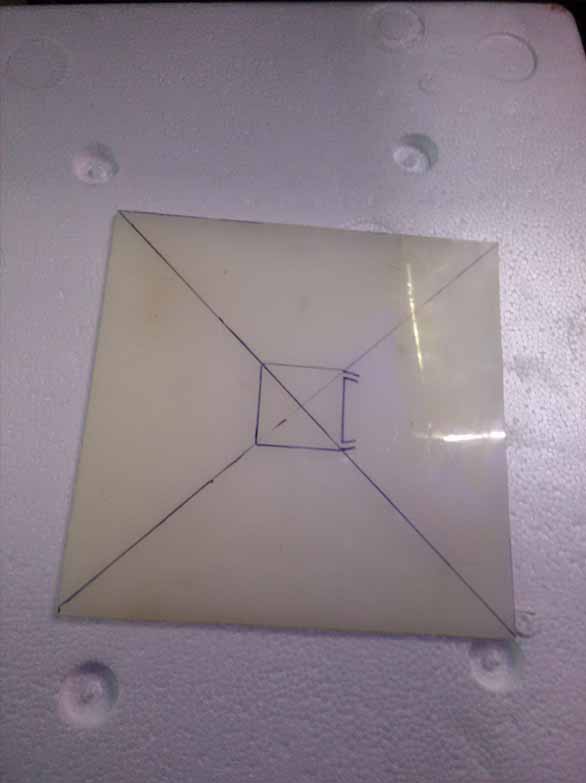

Пилим пластик, взял кусок 20х20см.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Пазы для проводов, т.к. медная пластина прилегает плотно.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Отверстие в пластике практически без зазора, поэтому необходимо сделать фаски, почти как фацет, для того, чтобы излишки термопасты нашли для себя место и не произошло смешение между слоями.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Очень важный вопрос крепления всей этой кухни.
Элемент пельтье находится в своем посадочном месте, в пластике, и прижимается (стягивается) с разных сторон радиаторами. Крепить радиатор к радиатору через пластик категорически нельзя, иначе теряется весь смысл, т.к. один охлаждается, другой нагревается, а крепление друг в друга убивает весь смысл конструкции.
Поэтому радиаторы крепятся к пластику, каждый в свои отверстия.

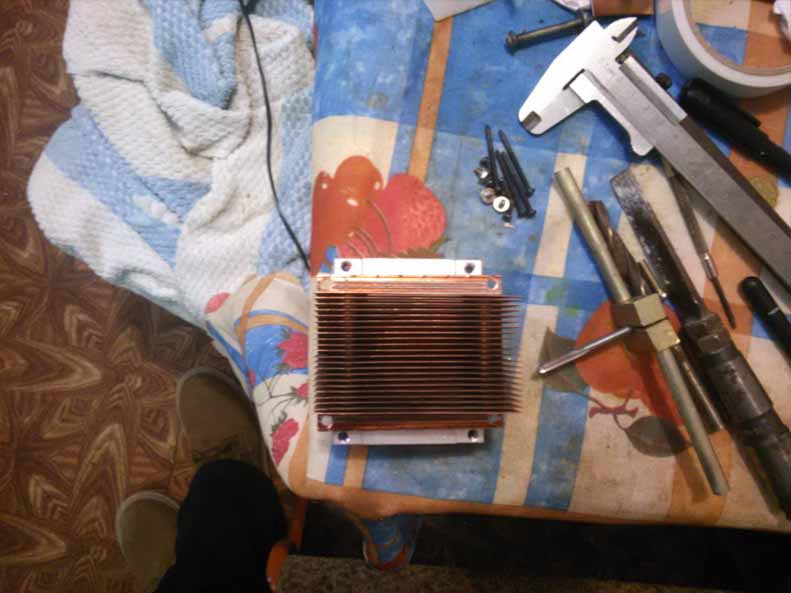

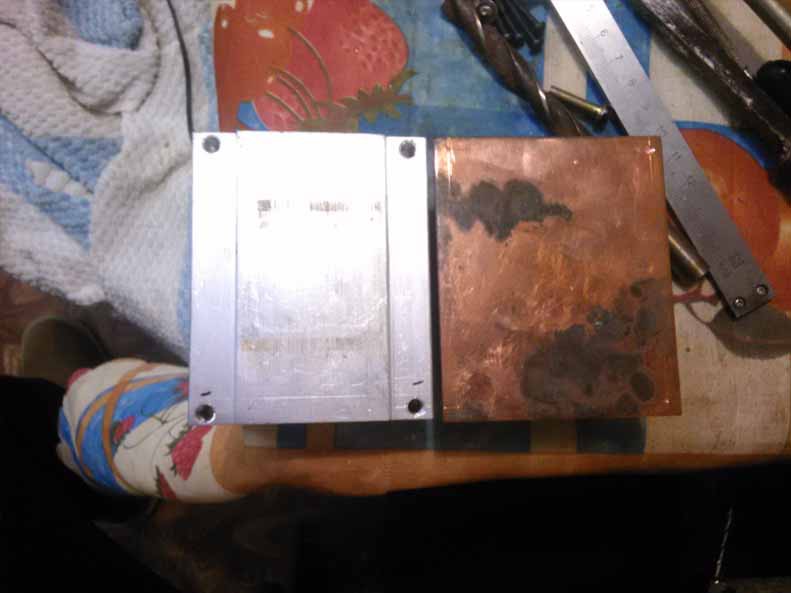

У меня два одинаковых радиатора по плоскости, поэтому я их расположил таким образом (см. фото)

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

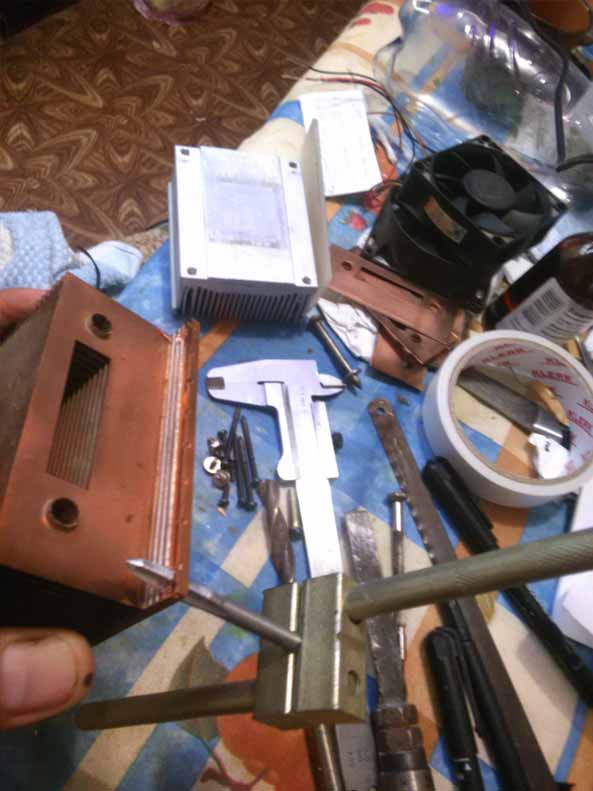

Само крепление я решил сделать на винтах с потайной головкой, с резьбой М5, отверстие под резьбу 4,2мм.
Сверлим, нарезаем.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

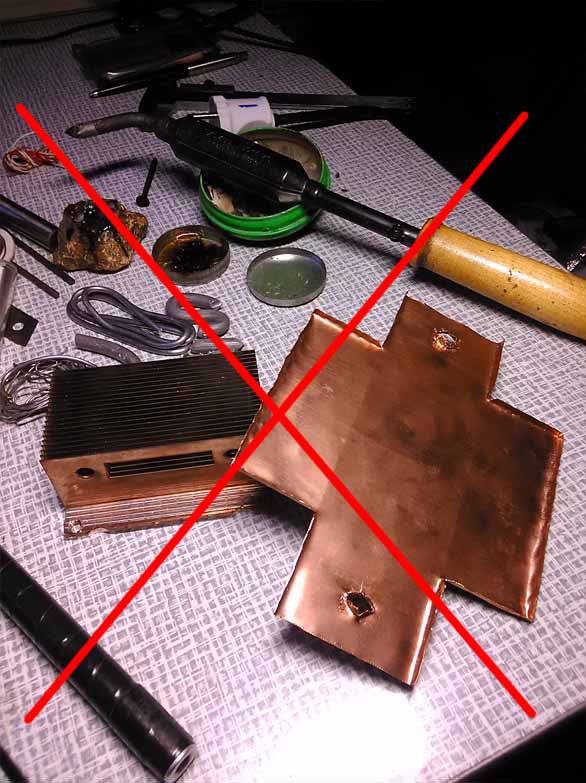

Сперва я хотел спаять короб, для водяного охлаждения, но потом вовремя передумал

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

В пользу системы из трубок медных, и не прогадал ;)

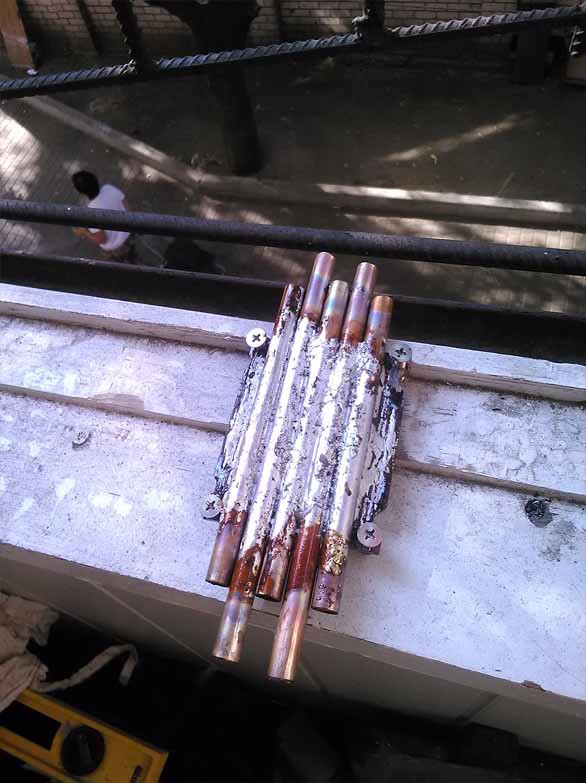

Сломал все медные переборки, на пластину напаял медные трубки, паял на газовой плите, трубки обработал травленой соляной кислотой, чтобы паялось легко.
Трубки разного размера, чтобы потом их разогнуть, чтоб нормально надевались шланги.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

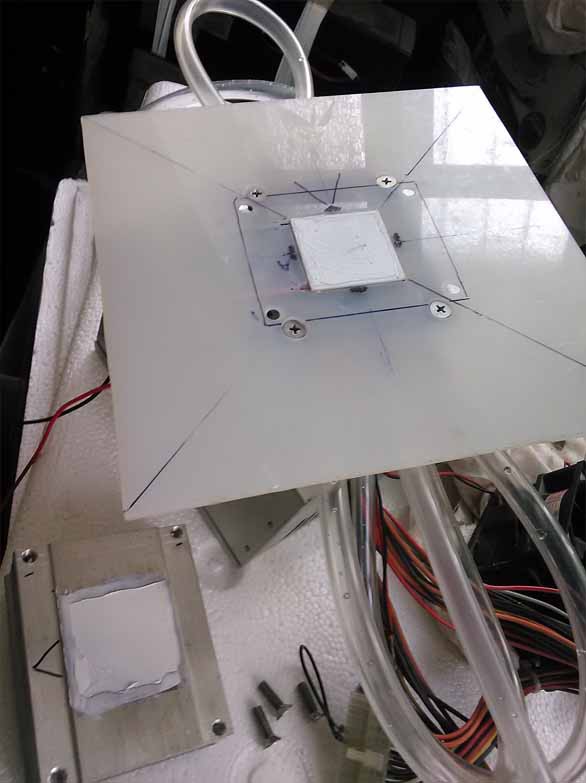

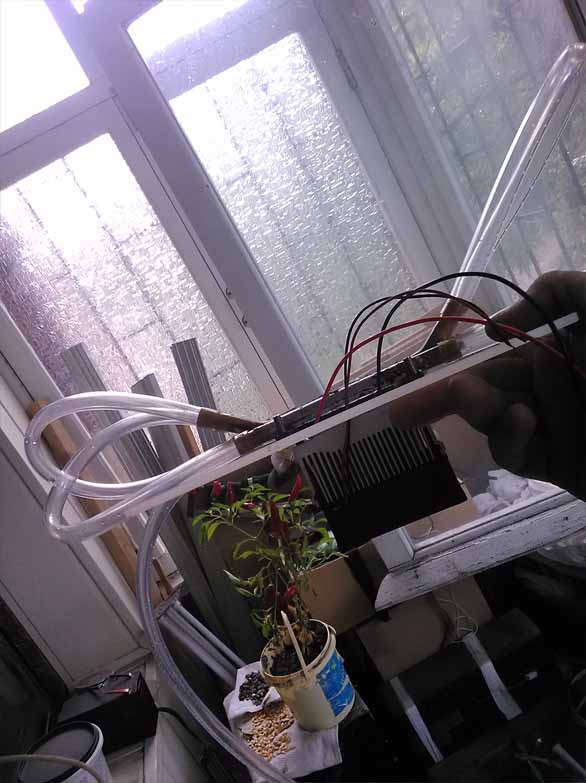

Собираю.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

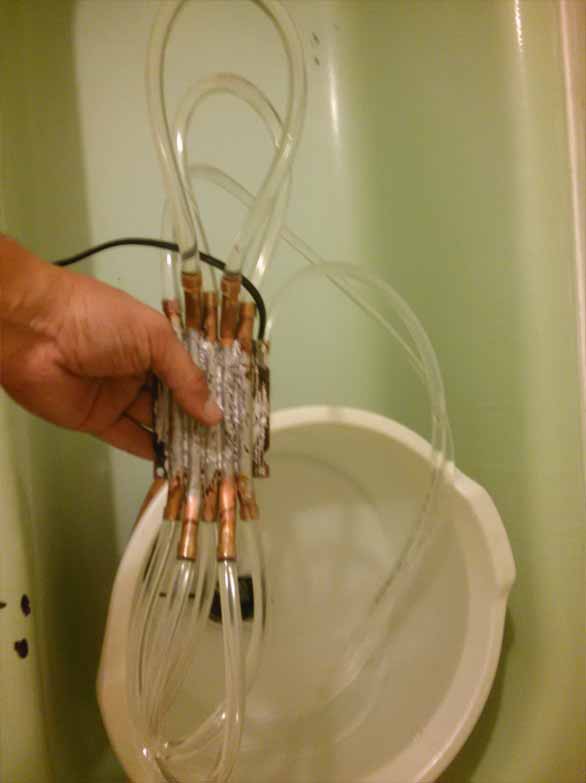

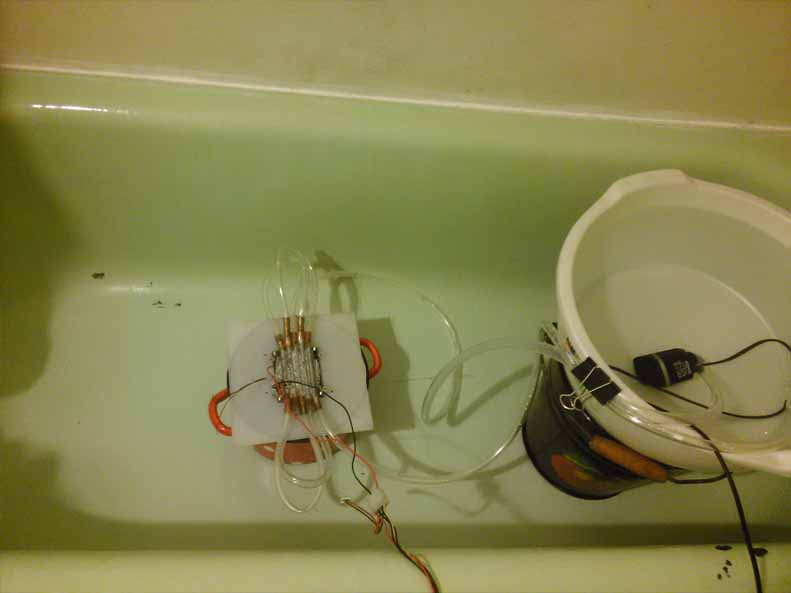

Проверяю систему в ванной.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

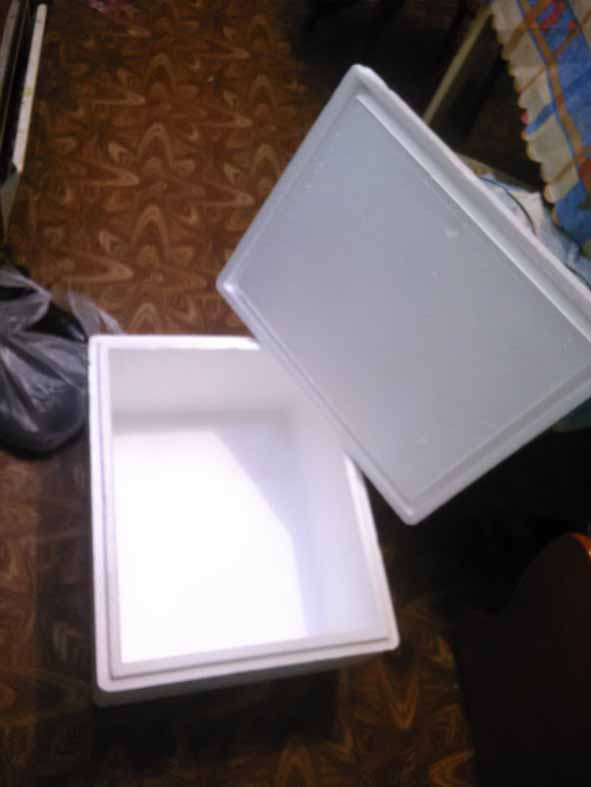

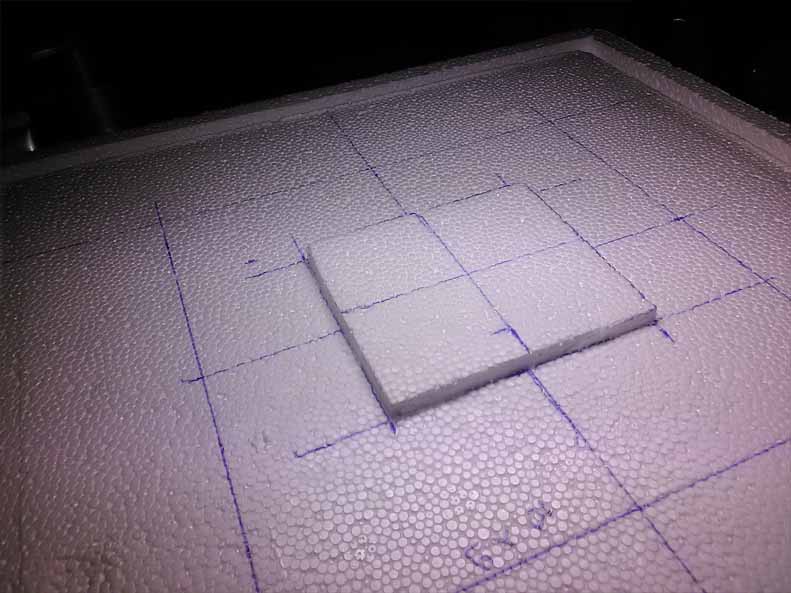

Холодильная ёмкость 30л. Из пенопласта.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

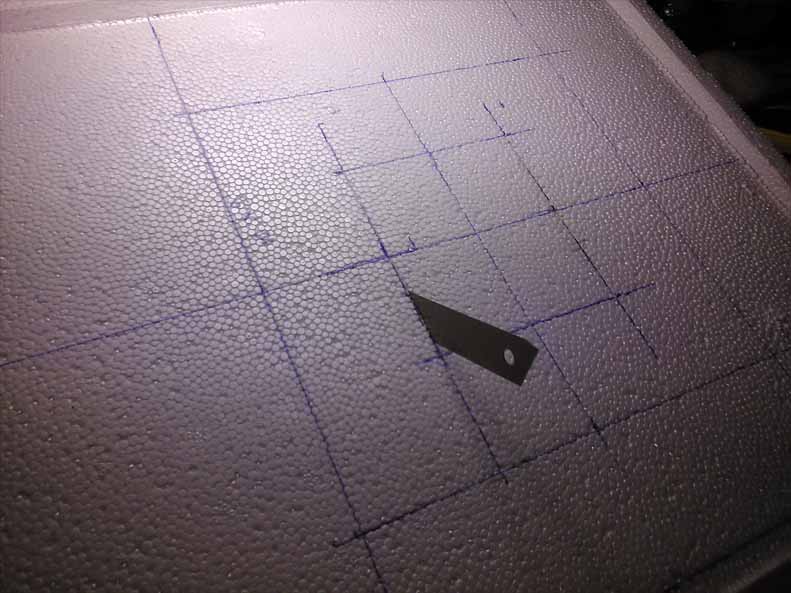

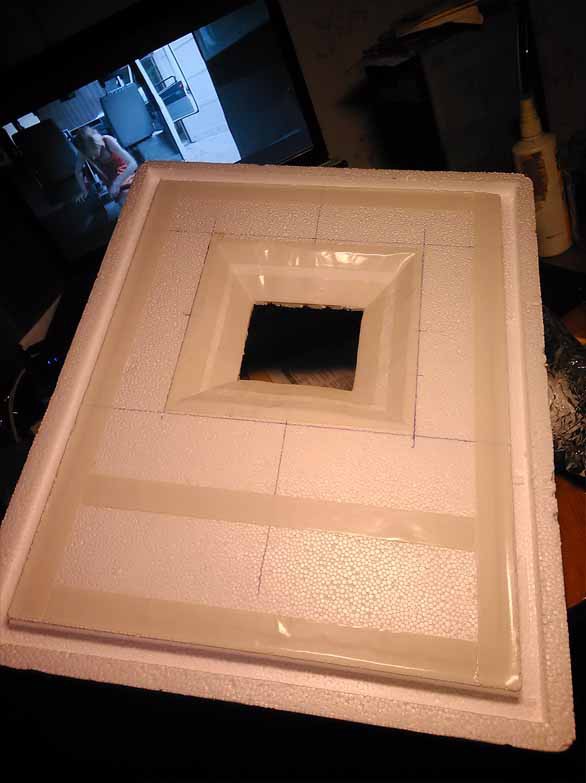

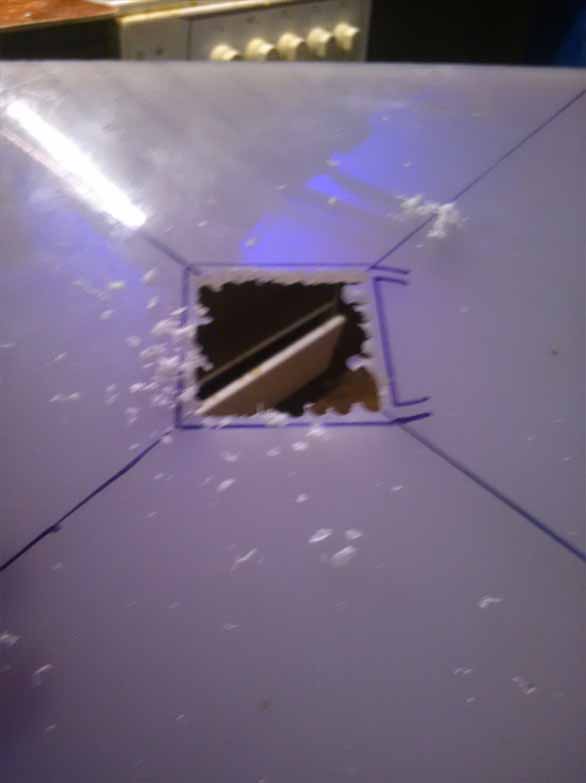

Расположение системы в крышке.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

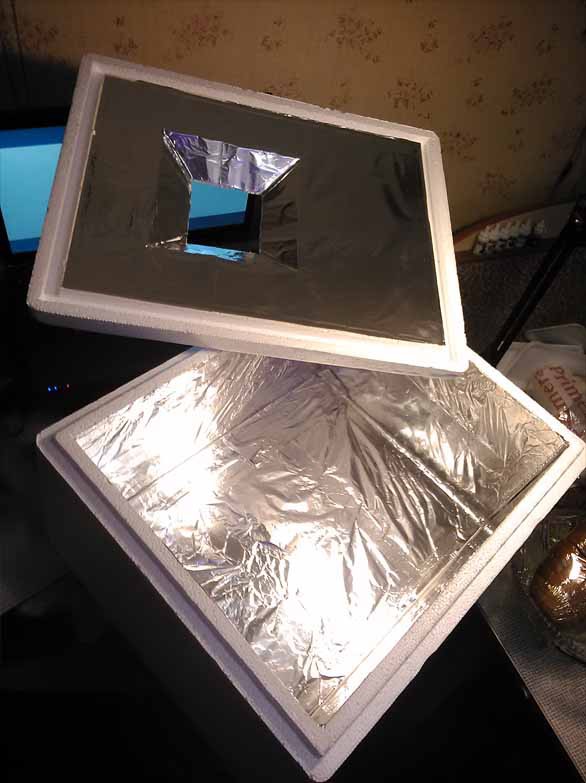

На двусторонний скотч клею фольгу.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

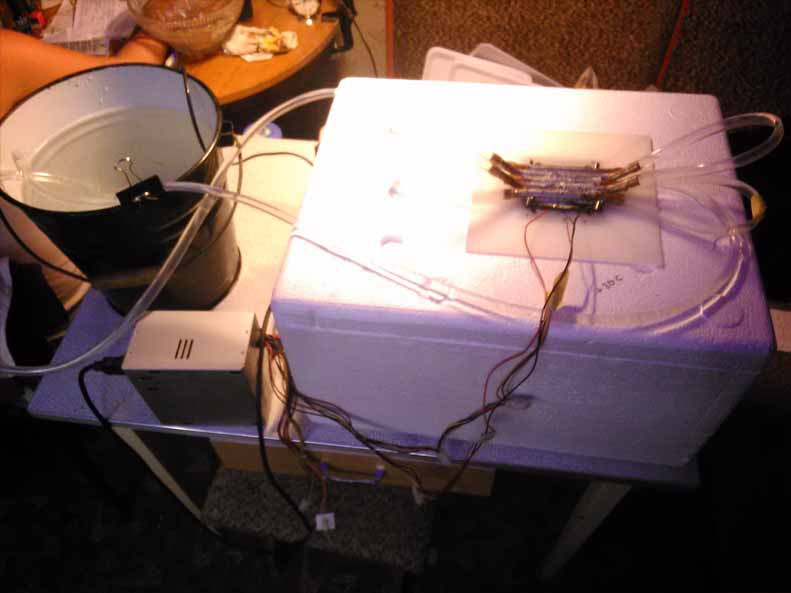

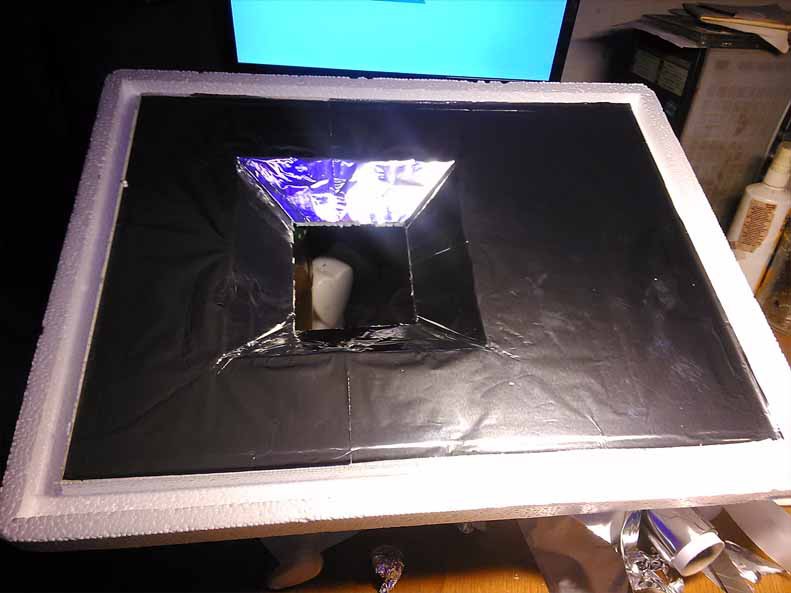

Готовый холодильник.

Холодильник своими руками своими руками, сделай сам, холодильник, элемент пельтье

В итоге с комнатной температуры в +30С, за 15мин. в холодильнике опустилось до +10С.
Провода блока питания нагреваются, и не дивно если 70W/12V=5,83A.
Отвод тепла замечательный, медные трубки даже не нагреваются.

Я остался доволен.
