1. По случаю окончания строительства сооружения, проходящего по документам как *гараж*, возникло желание организовать там угол для работы и поставить верстачок.
Прцесс был задуман как легкий рукожепский петтинг в свободное от шашлыков и возлияний время. Плюс привлечь к труду подрастающее поколение. Отсутствие прямых стройматериалов на ближайшем рынке придавало этому процессу элементы садо-мазо.
Прцесс был задуман как легкий рукожепский петтинг в свободное от шашлыков и возлияний время. Плюс привлечь к труду подрастающее поколение. Отсутствие прямых стройматериалов на ближайшем рынке придавало этому процессу элементы садо-мазо.
2. Собираем рамку. Она задает высоту верстака и глубину ящиков.
3. С измерениями автор не дружен. Тем более, что если роно измерить еще можно, то ровно потом отрезать уже никак.
Поэтому к черту условности! Прикидываем высоту и одинаково отрезаем все детали сразу. Это единственный шанс получить детали одинакового размера.
Рамки в количестве 6 штук.
Поэтому к черту условности! Прикидываем высоту и одинаково отрезаем все детали сразу. Это единственный шанс получить детали одинакового размера.
Рамки в количестве 6 штук.
4. Пилим фанеру на ящики (фото нет). Пилил на циркулярке. Задаем высоту стенок ящиков и напиливаем сразу все.
Чудо, но они одинаковой высоты!
Теперь нужно поставить направляющие. Берем рамку и набираем снизу вверх (справа налево по фотке): допуск, рейка,
дно, стенка, допуск, рейка, дно.. и т.д. Рейки прикручиваем, остальное убираем.
Чудо, но они одинаковой высоты!
Теперь нужно поставить направляющие. Берем рамку и набираем снизу вверх (справа налево по фотке): допуск, рейка,
дно, стенка, допуск, рейка, дно.. и т.д. Рейки прикручиваем, остальное убираем.
5. Получается так.
6. Собираем ящики. Клей и гвозди. Много гвоздей. Очень много гвоздей. Ящик не развалится, Дно ящика стоит на
направляющих, поэтому единственная нагрузка на крышку при открывании. Тут нужно просто больше гвоздей.
направляющих, поэтому единственная нагрузка на крышку при открывании. Тут нужно просто больше гвоздей.
7. Стойка в сборе. Добавлен брусок сверху (под столешницу) и бруски возле реек, они не дают ящику смещаться влево-вправо и расклиниваться.
8. Все стойки в сборе.
9. На стену два бруска. По ним все ровнять будем и фиксировать заднюю сторону.
10. Начинаем установку. Ставим крайнюю стойку, потом ящики, потом следующую стойку. Между стойками и ящиками вставляем допуски (стоят спереди - полоски текстолита. толщина 2.5 мм). Закрепляем стойки сзади.
11. Собираем остальное. И опять чудо! Нет ни одного прямого угла, но все работает.
12. Примерно так.
13.Красим. Не столько для красоты, а больше для того, чтобы светло было в помещении.

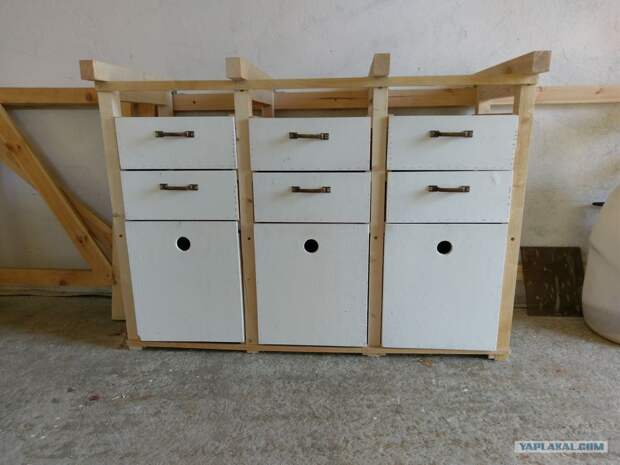

14. Ставим ручки. Примерно так.
15. Фанера есть, место есть, время есть, ручки есть. Добавим ящиков. Еще три штуки узеньких под самый верх.
16. ОСБ на стену - тут будем инструменты красиво развешивать, чтобы все как у людей.
17.Ставим столбы и консольные опоры. Тут будет полка сверху и свет.
18. Вешаем рейку и пробуем свет. Работает! Получился верстачок.
19. А это его старший брат. Напилен и собран без фоток.
20. Ну и общий вид. У меня все всем спасибо!
