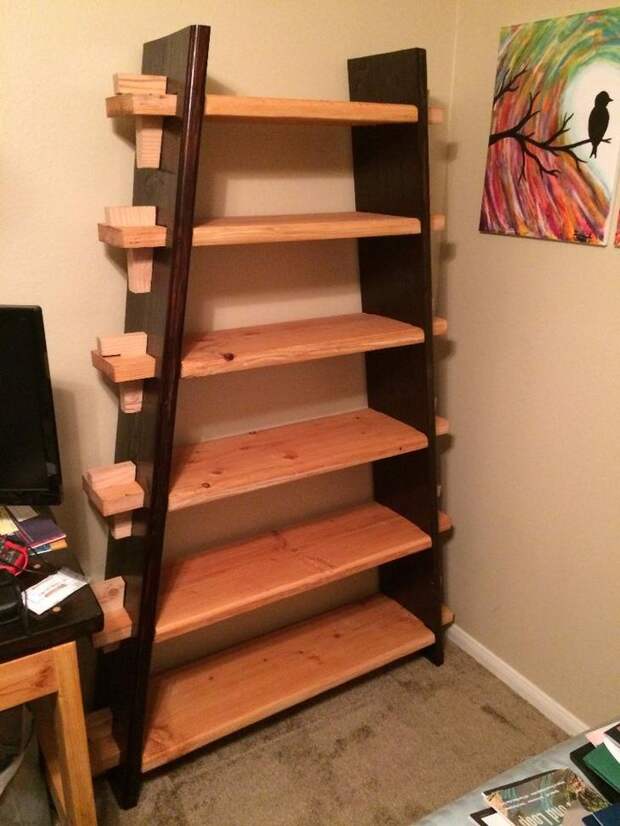

Конструкция полки предусматривает соединение в шип, которое используется уже сотни лет. Полки имеют вырезанный шип на одном конце для вставки в паз в вертикальных опорах. Шип имеет сквозное отверстие для возможности размещения еще одного шипа (или колышка) на наружной стороне вертикальной опоры для фиксирования полок на месте и обеспечения жесткости всей конструкции.
Шаг 1: Используемые материалы

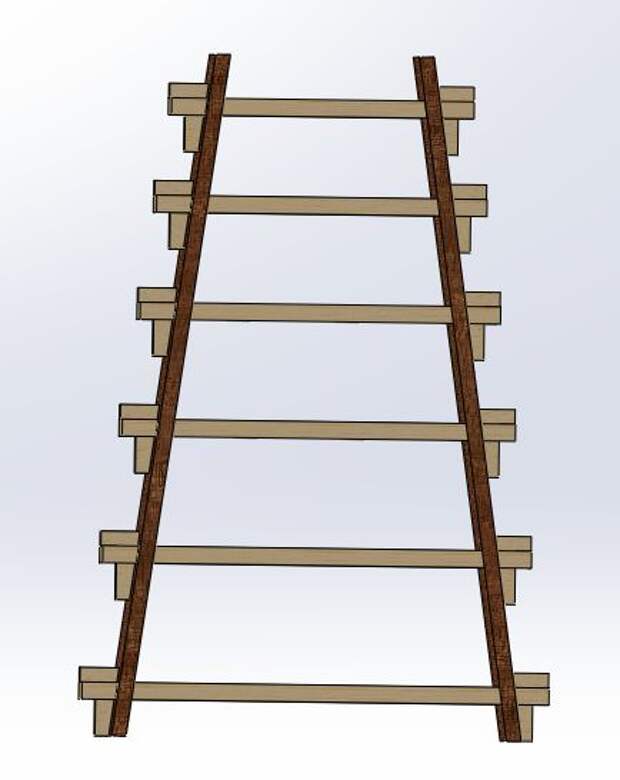

Для данного проекта использовались сосновые доски размером 50,8 x305 мм. В программе CAD моделирования создайте простую модель. Нижняя полка имеет длину 1,2 метра и вертикальный наклон величиной 8 градусов. Это делает всю конструкцию более прочной при нагрузке. Расстояние между полками может быть различным, начиная от 35 сантиметров в нижней части для тяжелых книг и тетрадей, и уменьшаться на 2,54 см для каждой последующей полки. Общая высота подобной конструкции составляет 1,8 метра. Стоимость не превышает $65 долларов.
Материалы:
•3 доски размером 50,8 x305 мм, длина 3,6 метра
•100% тунговое масло
•Морилка под красное дерево
•Полиуретан
•3 щетки с шириной щетины 2,54 см
Инструменты:
•Ножовочная пила
•Уголок и транспортир
•Дрель
•Станок для отрезки под углом
•Фасонно-фрезерный станок
•Ленточно-шлифовальный станок
Шаг 2: Вертикальные опоры

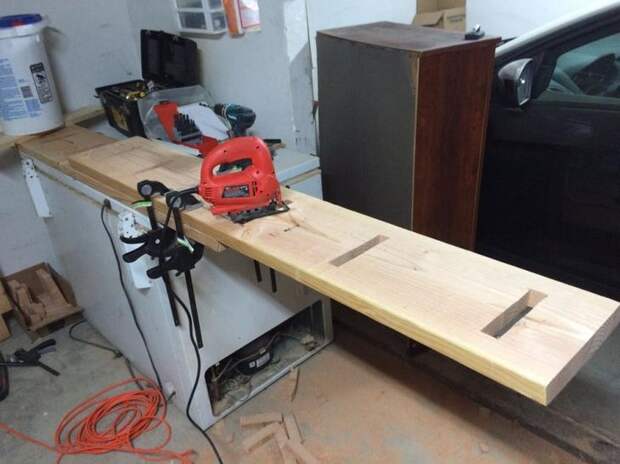

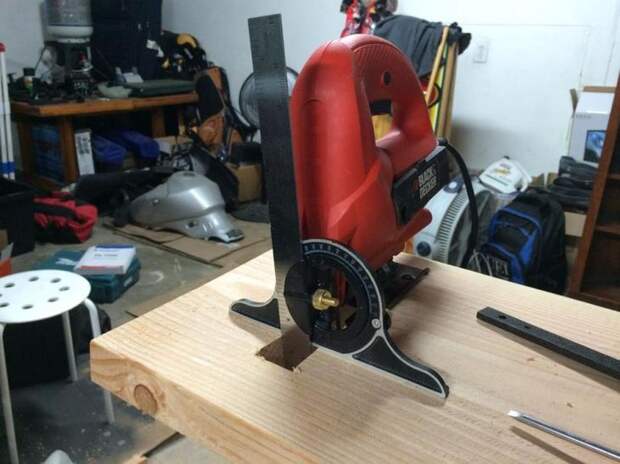

Для вертикальных направляющих опор перенесите размеры с модели на доски. Каждый паз необходимо вырезать под углом 8 градусов. Для этого просверлит отверстия диаметром 11 мм на каждом конце паза. Далее с помощью ножовочной пилы вырезаем грубый паз.
Шаг 3: Полки
Для полок сначала вырежите шип. Размеры возьмите из созданной CAD модели. Далее прорежте сквозное отверстие для размещения колышка. После этого пометьте кромки заготовок, чтобы легко определить их по размеру впоследствии.
Шаг 4: Проверка собранной полки

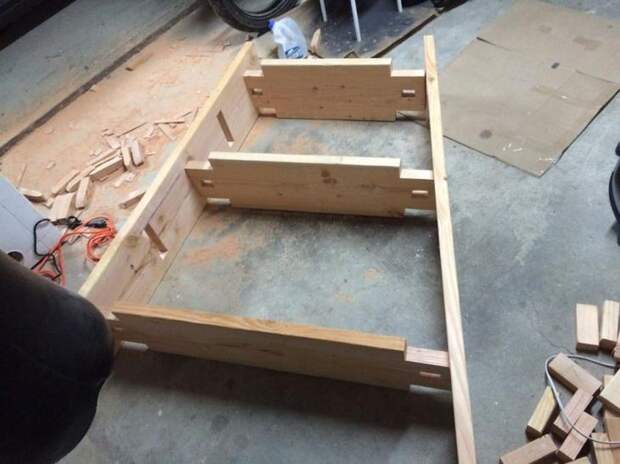

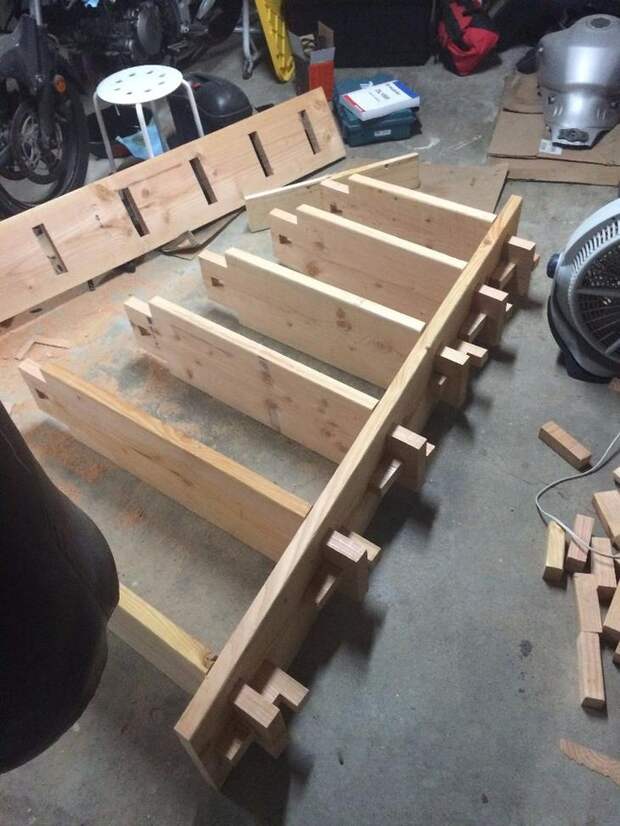

После того, как вертикальные направляющие и полки были вырезаны по размеру, соберите всю конструкцию для проверки выравнивания и соответствующих размеров.
Шаг 5: Завершающий этап изготовления
Далее с помощью ленточно-шлифовального станка ошкурте заготовки наждачной бумагой с зерном 80 и далее с зерном 120. Это все-таки сосна и ее нет смысла шлифовать больше. Процесс ошкуривания и нанесения морилки занимает большое количество времени, поэтому проявите немного терпения.
