Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.

В продаже есть специальные приборы, но стоят они дорого и для одного раза затраты будут не оправданы. В данной статье я покажу, как легко и точно найти обрыв провода при помощи мультиметра, который есть практически у каждого.

Обрыв проводов чаще происходит в подвижных узлах, например, в проводке мотоцикла, где постоянно изгибаются провода.

304

Найти обрыв провода очень легко, сейчас все покажу подробно. Этот способ отлично подойдет, если оборван один провод в общей изоляции и на ней нет никаких повреждений.

Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-2

Я буду использовать самый простой мультиметр, этого вполне достаточно для поиска обрыва.

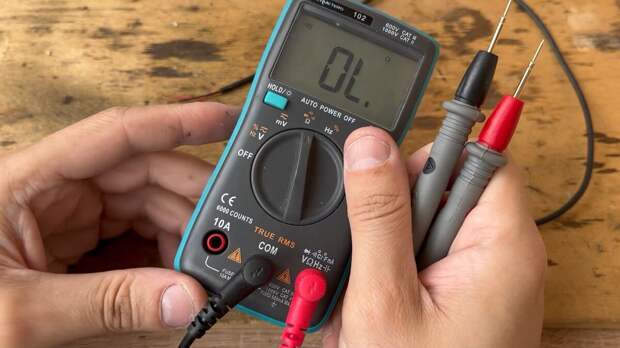

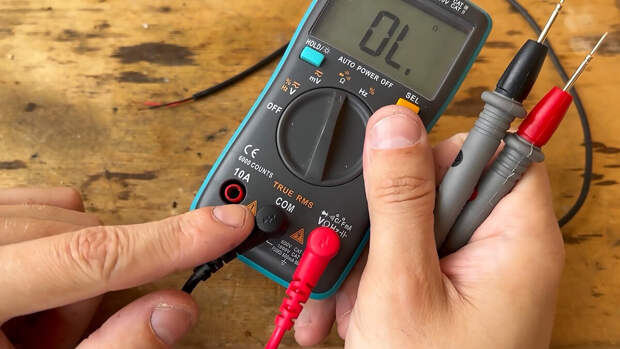

Из мультиметра вытаскиваем минусовой щуп.

Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-3

Далее понадобится небольшой отрезок провода, можно использовать как проволоку, так и жилы провода без изоляции.

Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-4

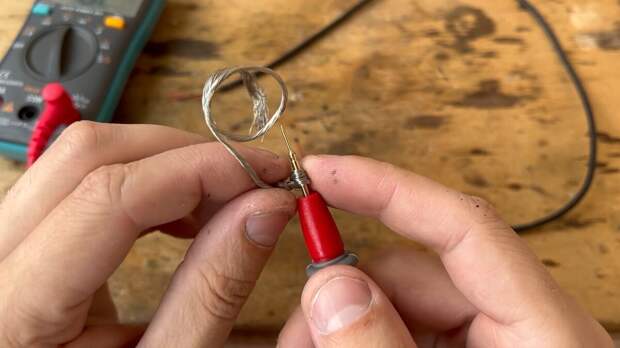

Соединяем провод с щупом, чтобы был хороший контакт, поверх для удобства можно надеть колпачок. На этом устройство для поиска обрыва провода готово, теперь приступаем к его проверке.

Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-5

На мультиметре включаем режим измерения переменного напряжения, обычно он подписан как AC.

Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-6

Делаем пару витков из жил провода и начинаем искать обрыв. К оборванному проводу подсоединяем любой импульсный блок, я подключил зарядный блок шуруповерта на 12 вольт.

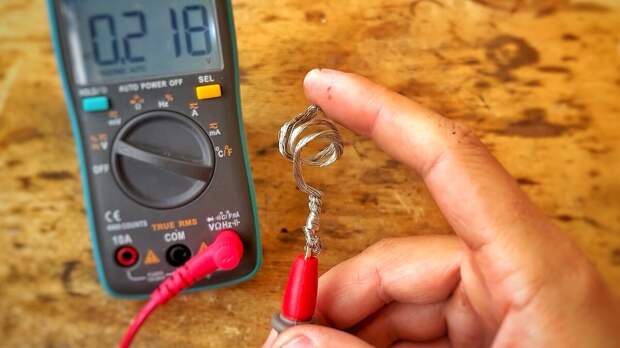

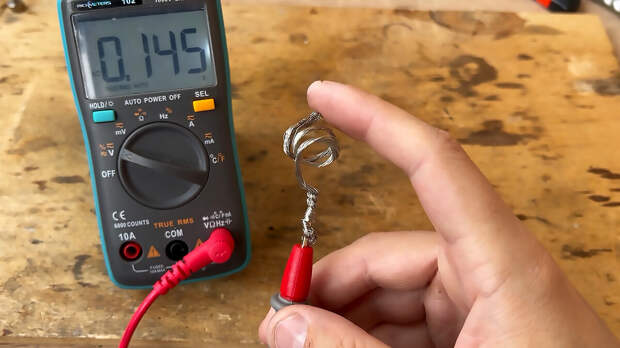

Касаемся витков пальцем и начинаем искать обрыв, это уберет лишние помехи и повысит точность, своего рода заземление.

Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-7
Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-7-2

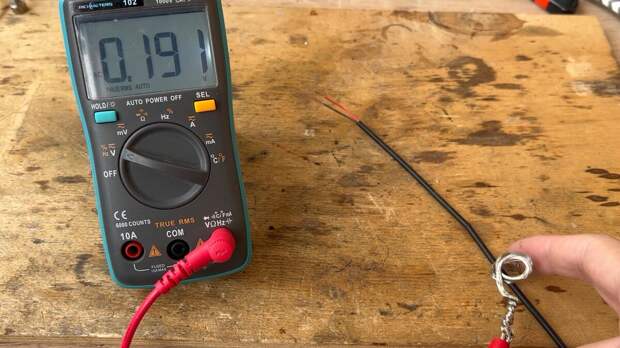

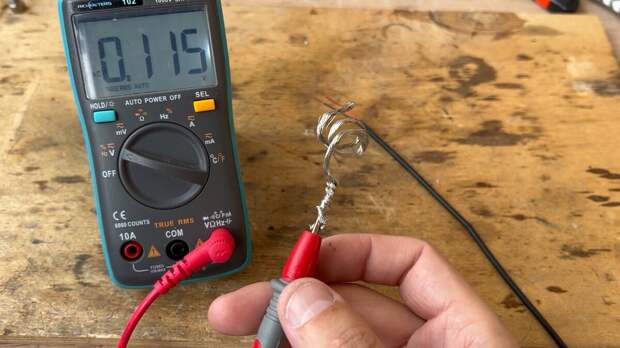

Вблизи блока питания, где я подключил провод показания мультиметра в районе 190-200 милливольт.

Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-8

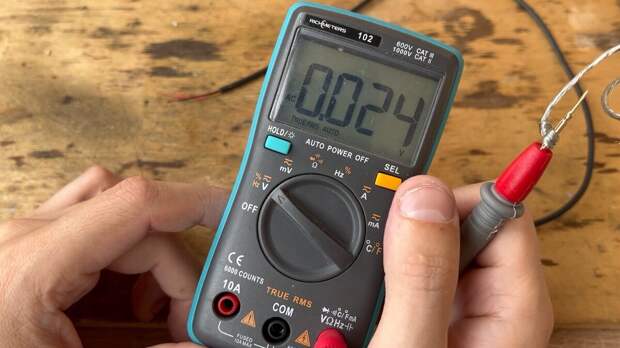

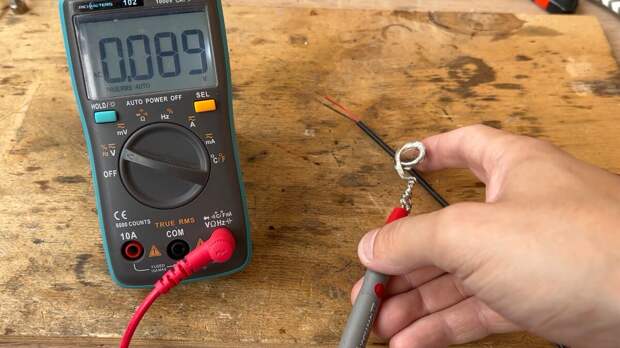

Если провести по всему проводу самодельной катушкой из пары витков, то заметно, как напряжение падает вдвое.

Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-9

Причем падение происходит резко, как раз в месте обрыва провода.

Для наглядности покажу короткий ролик, там хорошо видно как меняются показания мультиметра в зависимости от места щупа с витками. Нажмите на картинку, чтобы включить ролик.

Как видно из ролика при удалении провода в месте обрыва напряжение заметно снижается, обрыв найден.

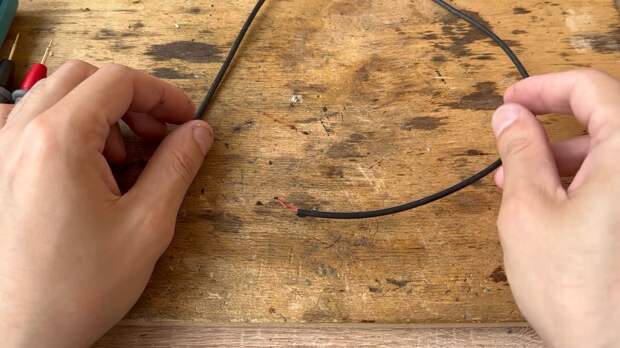

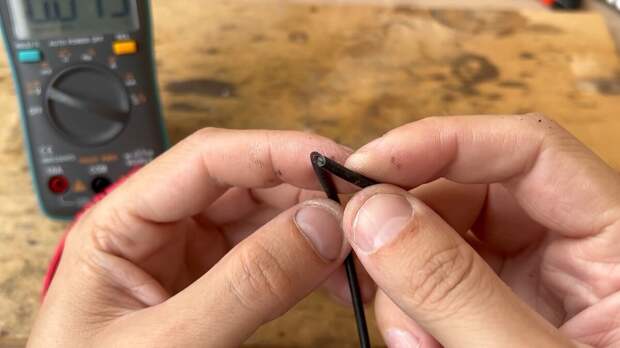

Тут и был обрыв, который я сделал заранее, чтобы продемонстировать работу данного способа.

Часто при обрыве провода его меняют на новый, но такая возможность есть не всегда, поэтому для ремонта требуется найти место обрыва.-11

Этим же способом я не раз ремонтировать жгут проводов, где один был в обрыве, но заменить на новый было слишком долго.

Вот так легко и просто при помощи простого мультиметра можно найти обрыв провода с хорошей точностью.
