Ультратонкий звукосниматель для гитары без намотки

Хочу рассказать, как сделать малошумящий ультратонкий звукосниматель для гитары, без намоток катушек, из шести SMD деталей, и подручных материалов. Такой звукосниматель достаточно прост в изготовлении и не требует никаких фрезеровок в инструменте.

Главное достоинство - очень маленький уровень шума от наводок промышленной сети и других источников, и ультратонкое конструктивное исполнение.

Каждый музыкант ценит музыкальный инструмент прежде всего - за индивидуальность, неповторимое звучание, а главное - необходимый для композиции голос, а именно, тембральная окраска. А любой голос приятно слышать чистым, без шумов, и уж тем более, без шума сварочного трансформатора на заднем плане.

В нашем случае мы будем делать звукосниматель для акустической или электрогитары, который максимально компенсирует эти нежелательные помехи, а также будет очень тонким в конструктивном исполнении, в отличии классических «синглов».

Сингл - это одиночный звукосниматель.

Классический сингл обладает присущим ему ярким звуком и характерной быстрой «атакой» при звукоизвлечении, очень часто подходит для исполнения ярких нот, прозрачного звучания и ровной частотой характеристикой. Да, он хорош, но единственная его проблема - это то, что катушка ловит все сетевые наводки, и сильно «фонит».

Но в этой конструкции применен принцип взаимокомпенсации нежелательных электромагнитных полей, путем противофазного включения соседних катушек, чтобы было минимум фона, но с сохранением достоинств сингла.

Изготовление малошумящего звукоснимателя своими руками

Катушек будет шесть. Одна с магнитом на каждую струну своя.

В качестве катушек будут использованы «SMS inductor» - это элемент индуктивности для поверхностного монтажа в радиоаппаратуре. Достать можно их из сгоревших плат инверторов подсветки старых плоских мониторов, но можно заказать из китая как распространенную мелочевку.

«SMD inductor» 9,7 мм. 220 uH - можно найти на алике, но обратите внимание на номинальную индуктивность, чем она будет выше, тем будет громче звучать. И тем плотнее будет звук. Стоят копейки за целый набор.

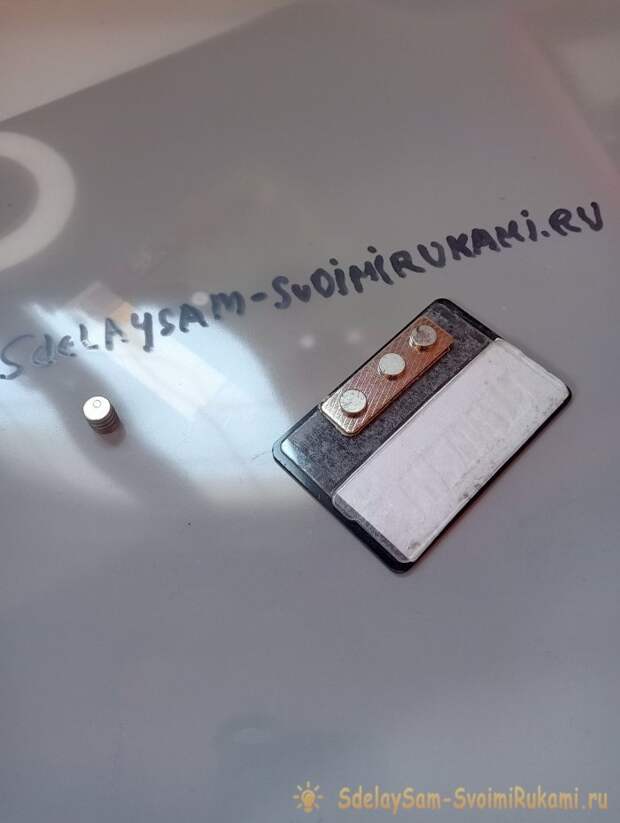

Для начала нам понадобятся шесть магнитов. В предлагаемом варианте использованы круглые плоские неодимовые магниты от трех бейджиков. Бейджи такого типа можно приобрести в салонах фотопечати, также можно экспериментировать с любыми магнитами разной силы, подходящих размеров, например от лазерной головки cd плеера.

Если магнит такого размера нагреть зажигалкой до температуры 90 градусов - то он полностью теряет магнитные свойства, но далее его можно намагнитить, но об этом позже.

Основанием звукоснимателя послужит кусок фольгированного текстолита, в котором необходимо будет протравить или процарапать печатные проводники.

Прежде чем приступить к изготовлению - нужно обязательно проверить полюсность SMD индукторов.Тут стоит рассказать поподробнее.

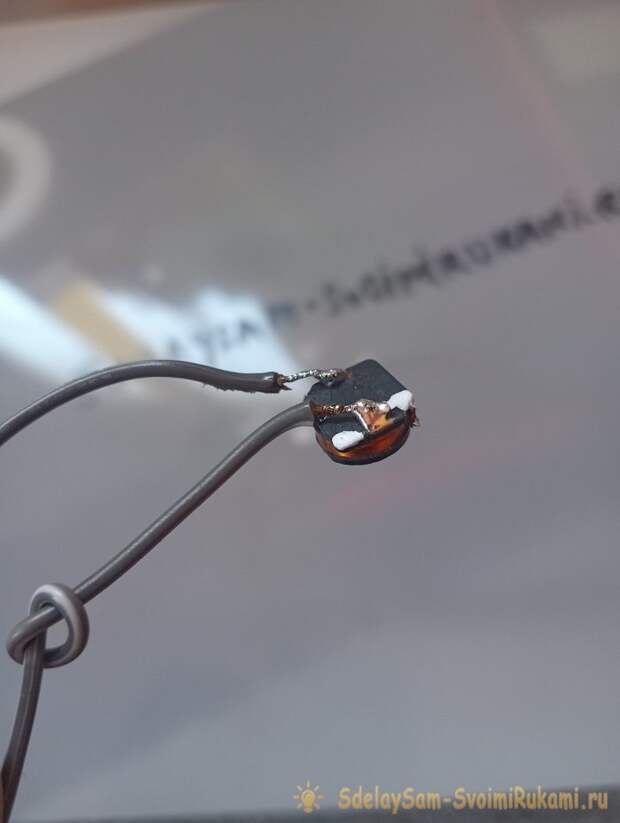

Берем индуктивность, и на время подпаиваем к ней два проводка, желательно разных цветов, (это только для проверки).

Далее подключаем проводки к к любому источнику тока 5 Вольт, например к зарядке от телефона или батарейки крона. При этом магнитный поток будет противоположный с разных ее ПЛОСКИХ сторон. То есть или север сверху или север снизу.

В дальнейшем катушки будут подключены последовательно.

Проверить полюса катушек можно, скачав магнитный компас на смартфон и поднести. В одном случае стрелка компаса отклонится влево - в другом направо. Это не важно. Нужно просто пометить катушки. В дальнейшем они будут чередоваться полюсами, то есть первая такая, вторая - наоборот, третья такая - четвертая противоположно. Не важен порядок их будущего расположения, важно будет расположить их чередуясь.

Также, это можно сделать, рассмотрев откуда выходит конец намотки. Конец первой катушки соединяется с концом второй, начало второй - с началом третьей, главное, чтобы каждая следующая была подключена наоборот, то есть, условно, плюс к плюсу, минус - к минусу. Т. е. в шахматном порядке.

Следующий важный момент - это экранирующая подложка. Она же - основание звукоснимателя, на нее в дальнейшем припаиваются индукторы.

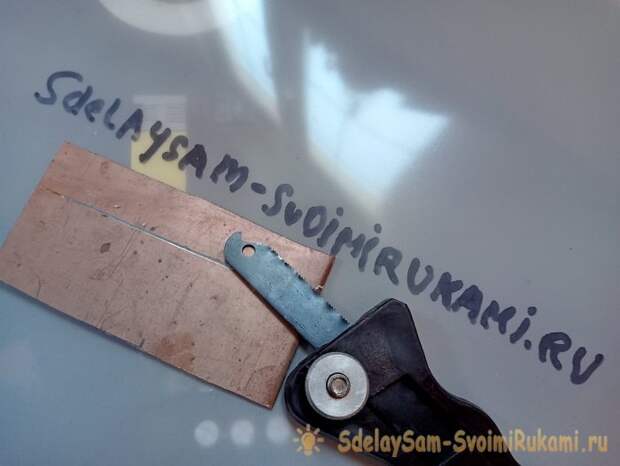

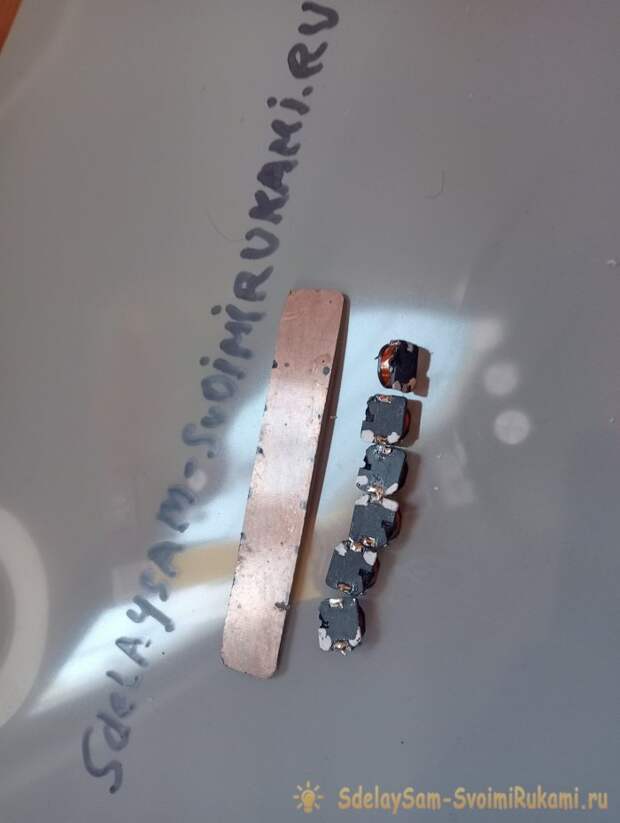

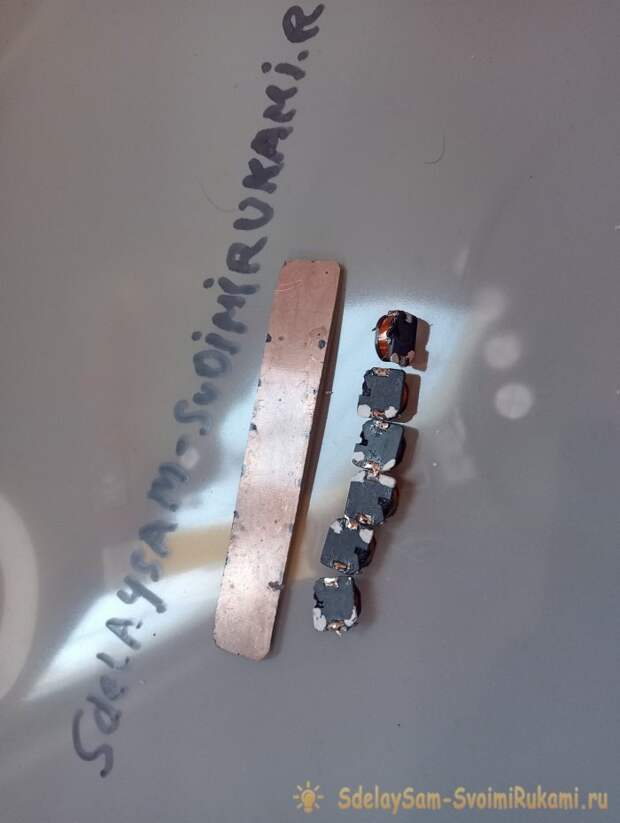

Для этого понадобится кусок фольгированного текстолита. Лучше двухстороннего. Прямоугольник выпиливается до размеров, проще всего это сделать с помощью куска ножовочного полотна по металлу.

Печатная плата получится 88x15 мм. Остается обработать углы, скруглив немного наждачкой, и зачистить всю фольгу нулевкой.

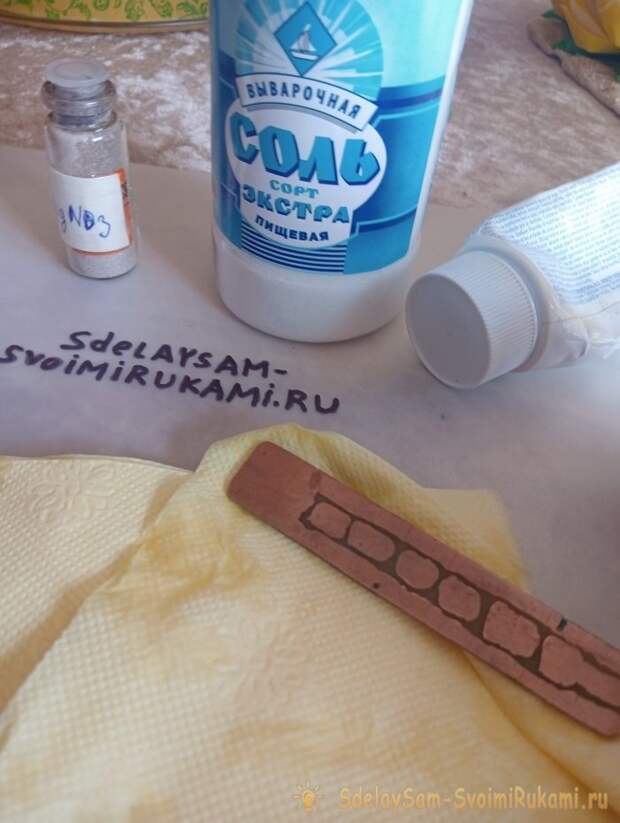

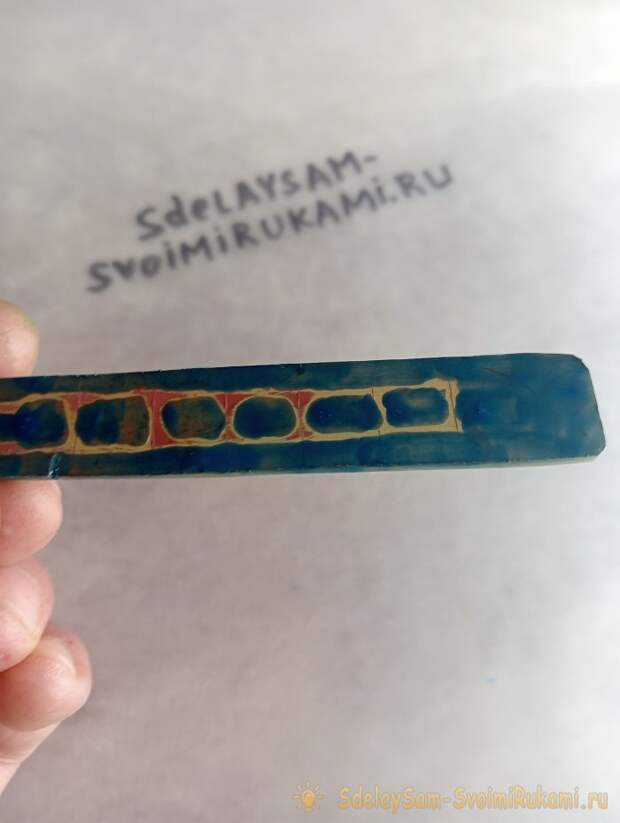

Теперь необходимо сформировать контактные площадки для посадки и впайки катушек. У меня был под рукой медный купорос (удобрение) и обычная соль, Ну и лак для ногтей. Нарисовал лаком такой рисунок и дал высохнуть.

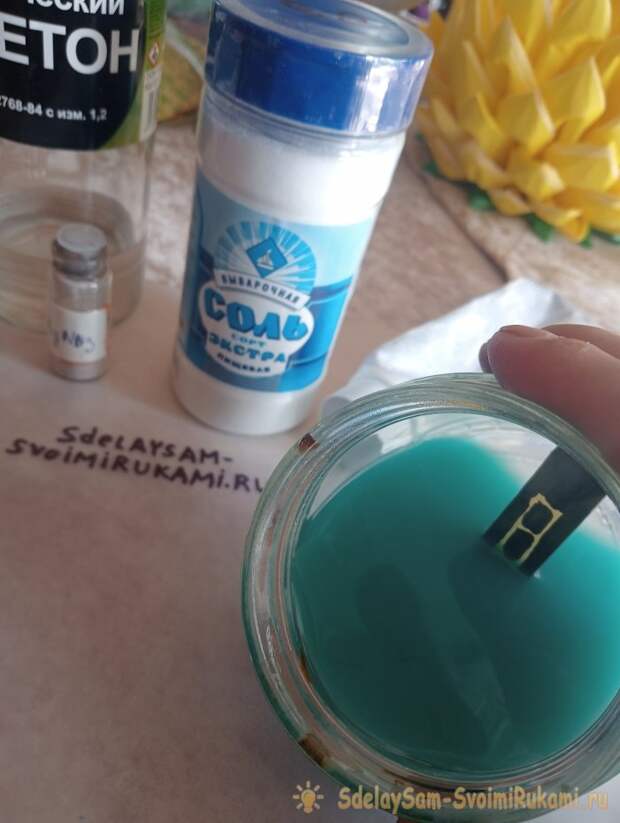

Достаточно полчаса подержать в подогретом растворе соли и купороса 2/1. Так можно дома протравить дорожки, без поиска особых реактивов.

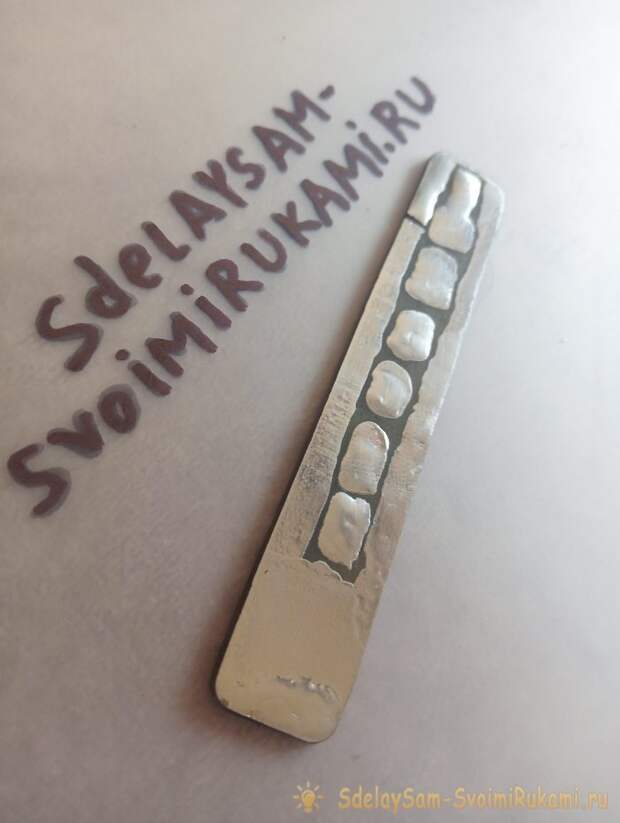

Облуживаем платку быстрыми движениями.

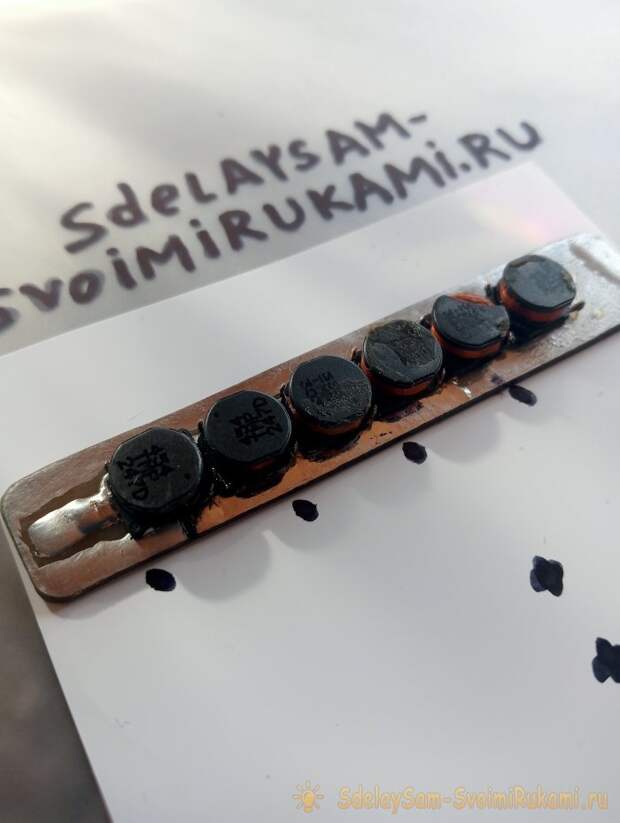

Можно приступить к самому ответственному - запайке индукторов. Сразу скажу, впайка ровно, SMD катушек потребует аккуратности, поскольку лепестки этих элементов нужно будет точно расположить на равном точном расстоянии между ваших струн.

Лучше всего будет - мелкой капелькой суперклея фиксировать по очереди каждую катушку, если не ровно - поправляем, далее примеряем уже на гитаре, чтобы было по уровню. Можно пропаивать паяльником с тонким жалом и проволочным припоем с флюсом.

Следующим - будет подпайка (экранированного!) тонкого провода к контактам нашего звукоснимателя. Оплетка провода паяется к крайней дорожке, а центральная жила к средней на плате (от начала первой катушки). Обязательно соединяем пайкой с помощью перемычки экранированный провод и медную подложку снизу платы, это очень важно.

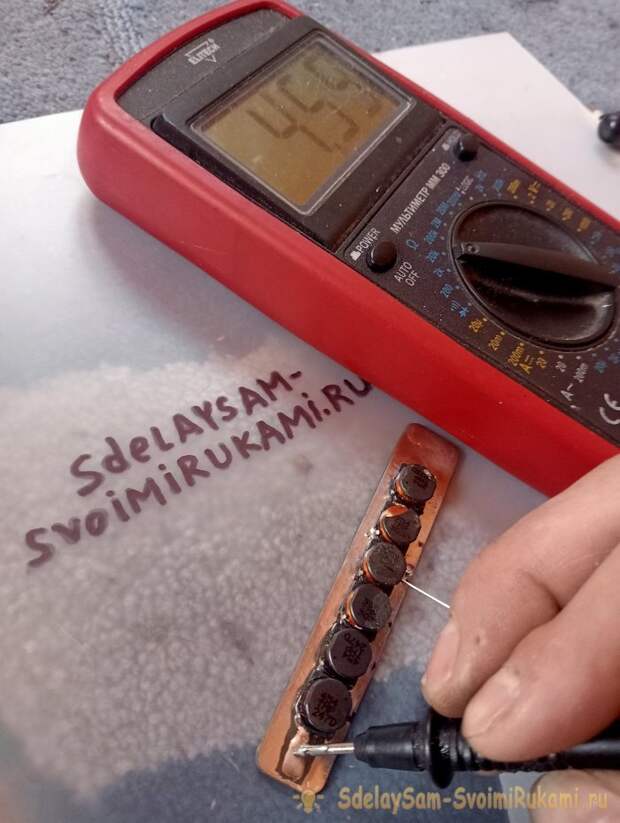

Теперь нужно замерить сопротивление. Сопротивление всего звукоснимателя должно быть ровно в шесть раз сопротивления каждой из отдельно замеряных катушек.

Теперь ювелирка.

Для того чтобы исключить микрофонный эффект - это когда звукосниматель реагирует и слышит посторонние звуки, а не электромагнитные - очень важно всю конструкцию многократно пропитать суперклеем, и обязательно, хорошо высушить.

Внешние (верхушки) индукторов следует избегать от попадания клея, т.к. это еще не все!

Индуктивности не получат магнитной индукции, хоть и струны магнитными свойствами обладают, но едва существенными.

Так что, следующий, заключительный момент:

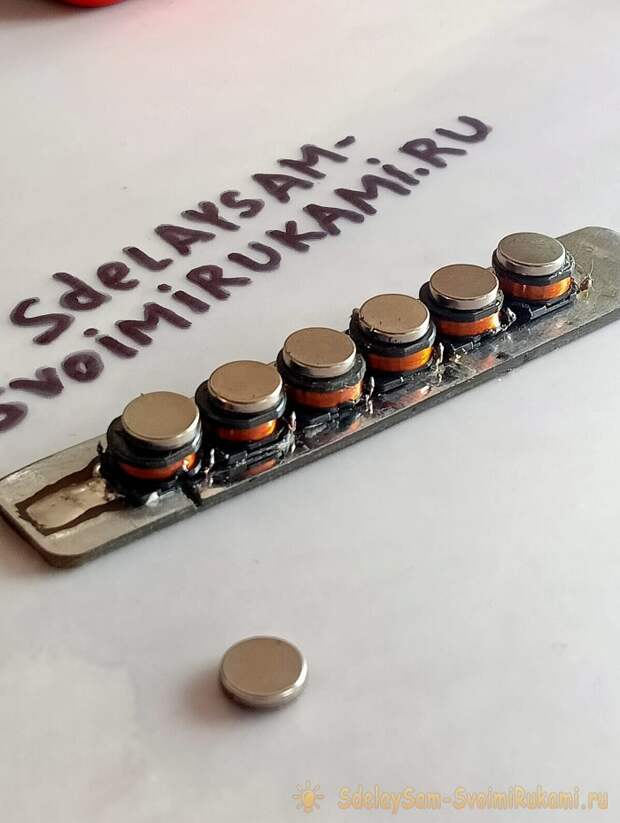

Прикрепляем магниты от бейджиков, шесть штук каждый на катушку, и проверяем желаемое звучание.

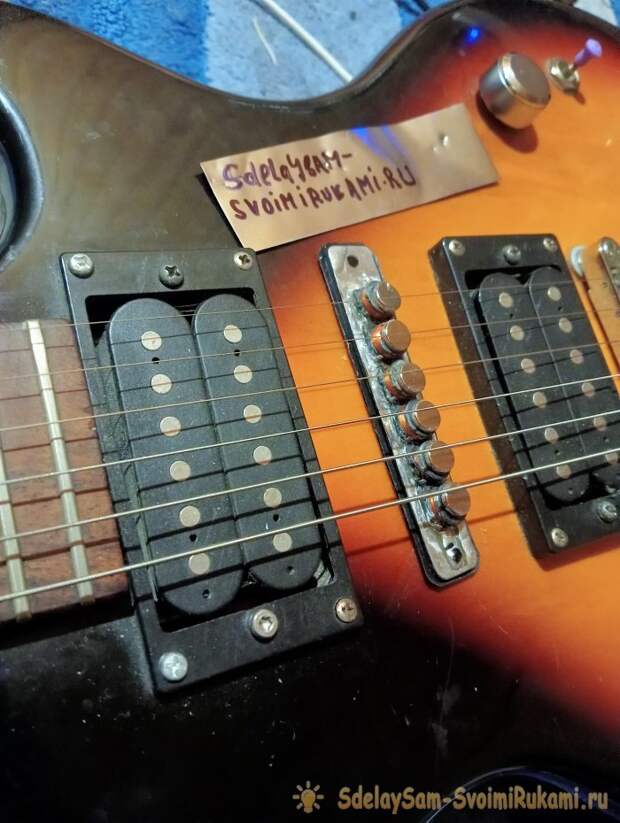

Теперь дело за расположением относительно порожка. Это кому как понравится по звуку, ближе к грифу - самое густое плотное звучание, а ближе к порогу - звонкие и прозрачные ноты.

Удачи в в электронике и экспериментов в творчестве!
